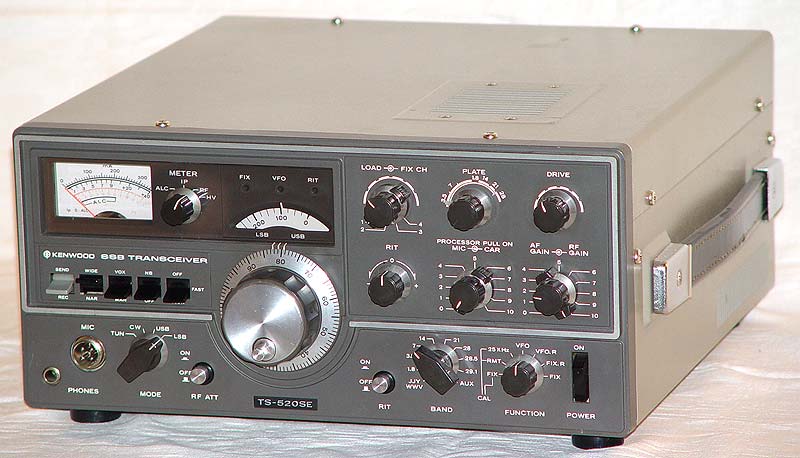

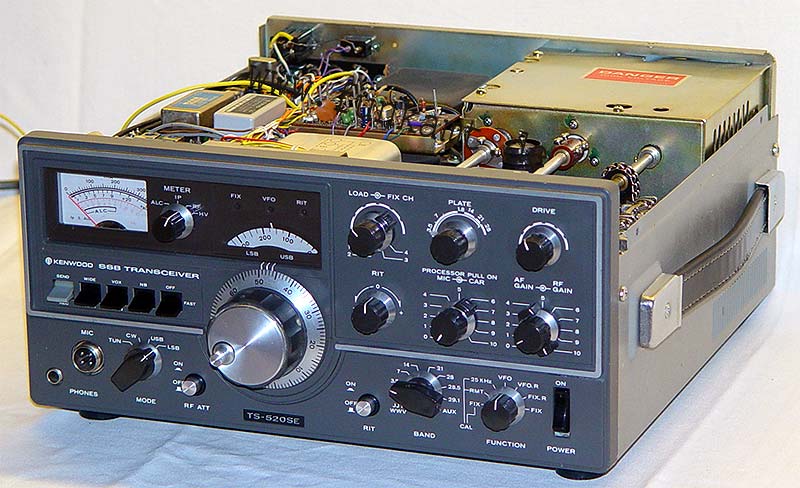

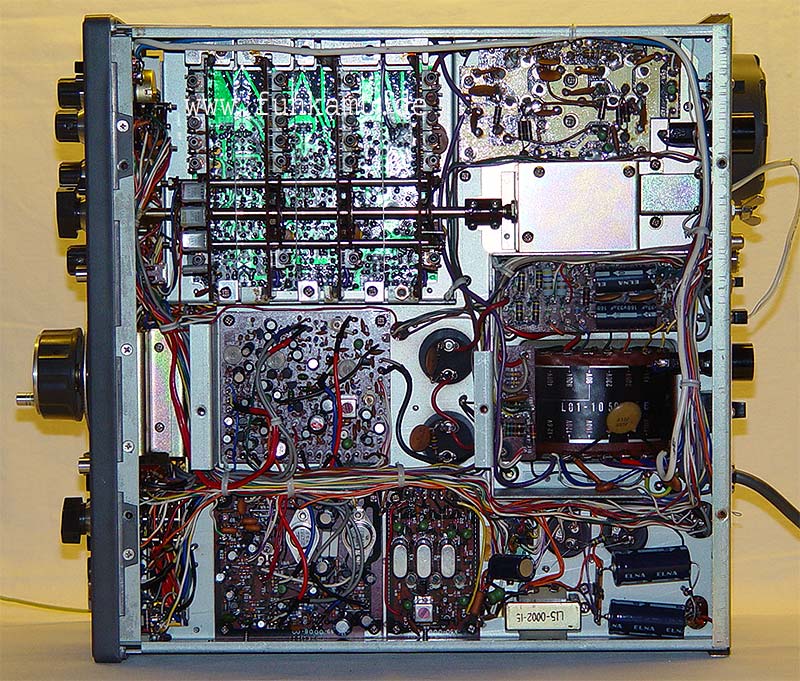

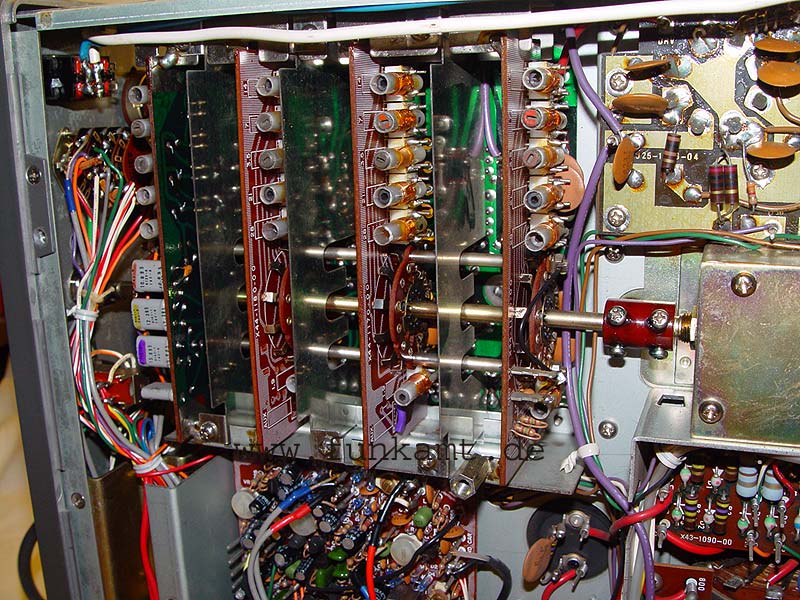

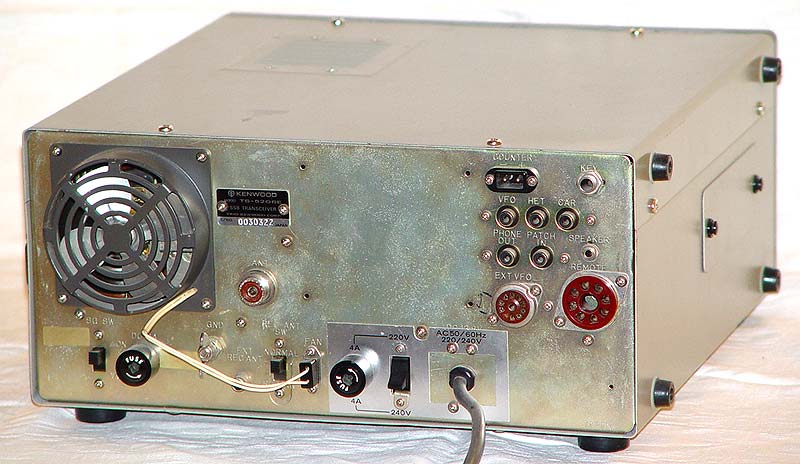

Kenwood (Trio) TS-520 SE

Dieses Gerät ist der Nachfolger des TS-520 und des TS-520S.
Der Kenwood TS-520SE Transceiver wurde um 1976 auf dem europäischen Markt verkauft

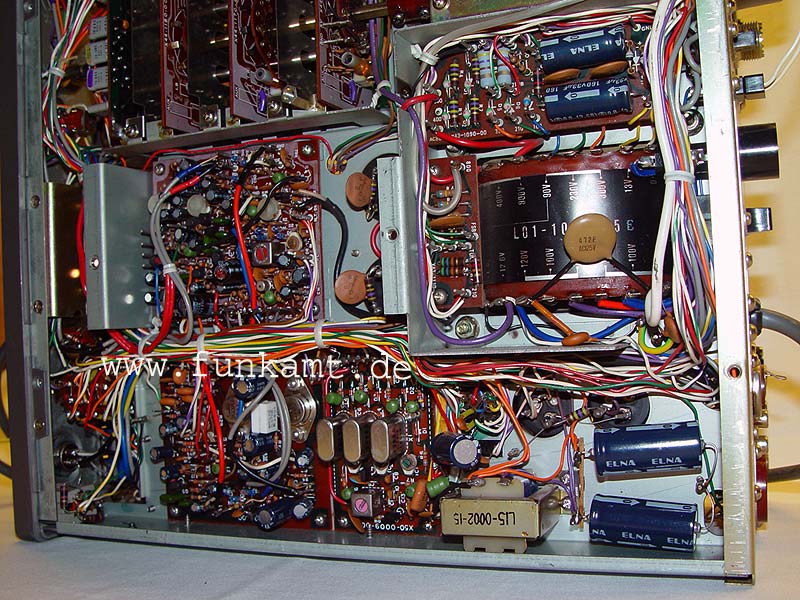

Dieser Transceiver ist weitestgehend transistoriert.

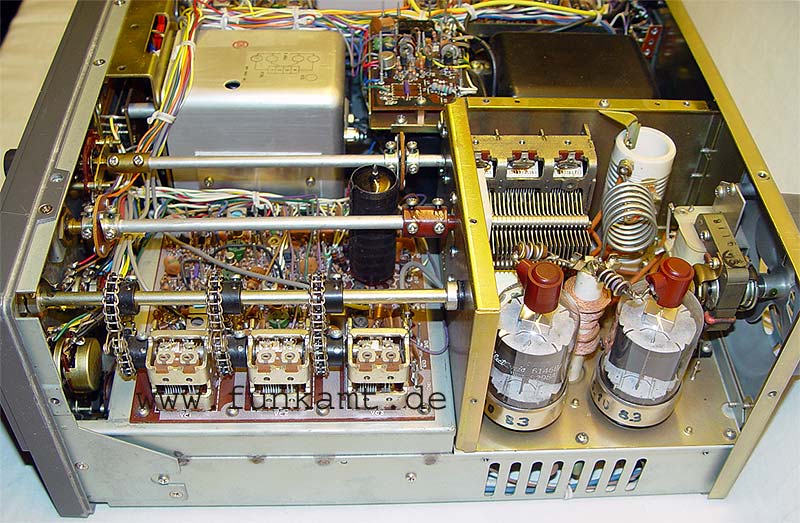

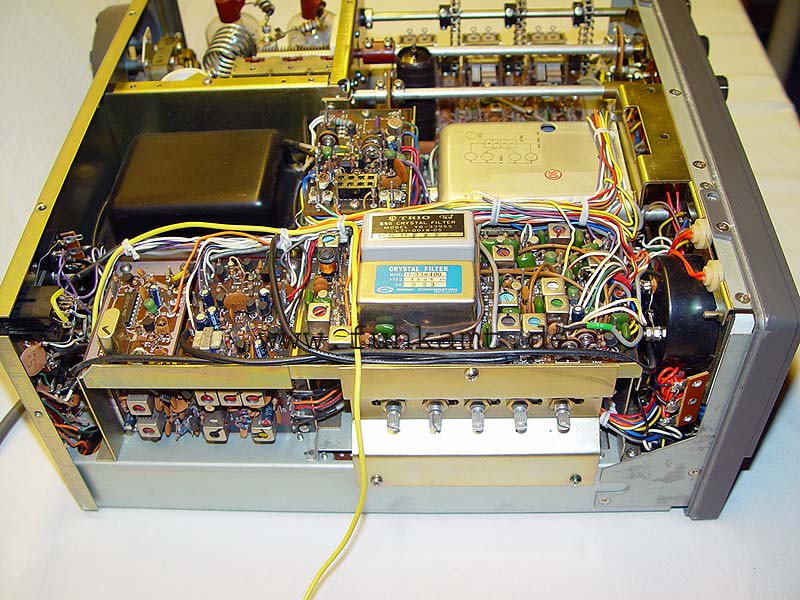

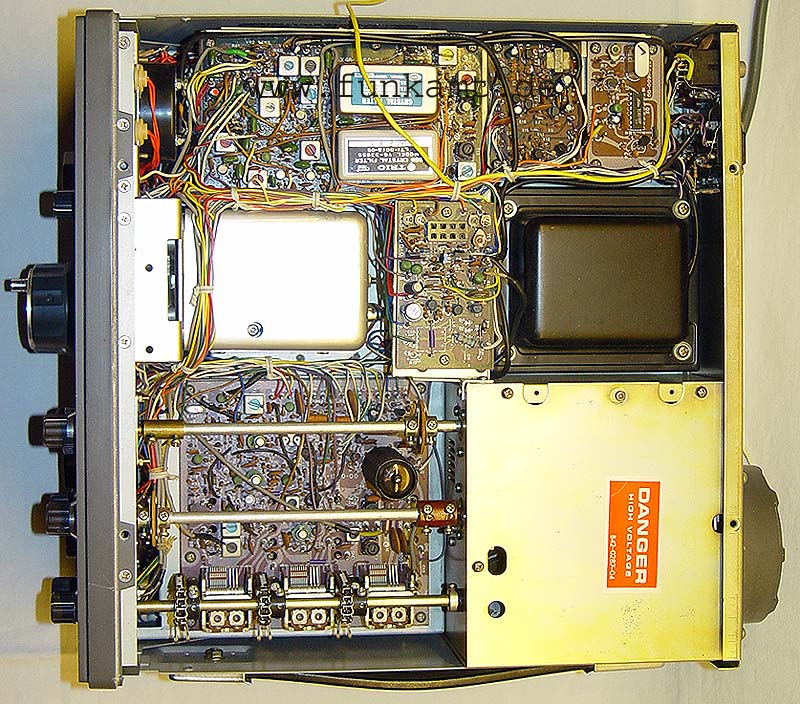

Nur in der PA arbeiten 2 Endröhren 6146 (S2000) und eine Treiberröhre 12BY7A.

Der Unterschied zu den Vorgängermodellen ist meines Wissens eine schaltbares CW-Filter.

Bei den Vorgängern TS-520 und TS-520S ist an gleicher Stelle ein Schalter um die
Heizung der Endröhren abzuschalten.
Der Unterschied zwischen TS-520 und TS-520S besteht wiederum im Frequenzbereich.
TS-520 arbeitet ab 80m. TS-520S verfügt zusätzlich über das 160m-Band.

Technische Daten:

Modulationsarten:	SSB/CW
HF-Ausgangsleistung:	100W (min.)
Frequenzbereich:	1,8-2,4 MHz
	3,5-4,1 MHz
	7-7,6 MHz
	14-14,6 MHz
	21-21,6 MHz
	28-29,7 MHz in 3 Teilbereichen
	10 MHz WWv nur RX
Antennenimpedanz:	50 - 75 Ohm
Frequenzstabilität:	nach 30 min Aufwärmung 100 Hz
NF-Bandbreite:	400 - 2600 kHz
Empfängerempfindlichkeit:	0,5 µV bei 10dB SINAD
NF-Ausgangsleistung:	1 W
Gewicht:	16 kg
Abmessungen BHT:	333 x 153 x 335 mm
Röhrenbestückung:	12BY7A 6146 6146

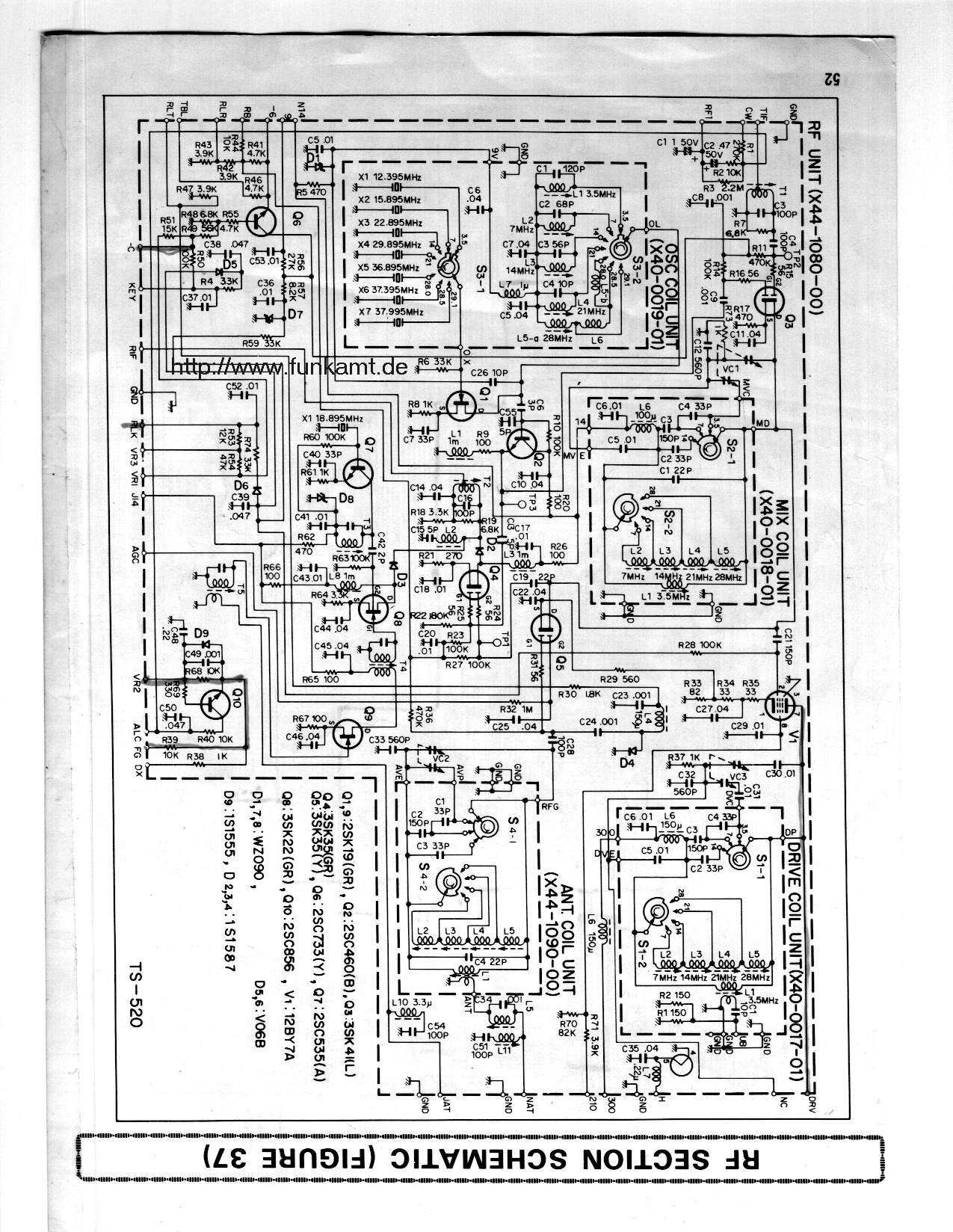

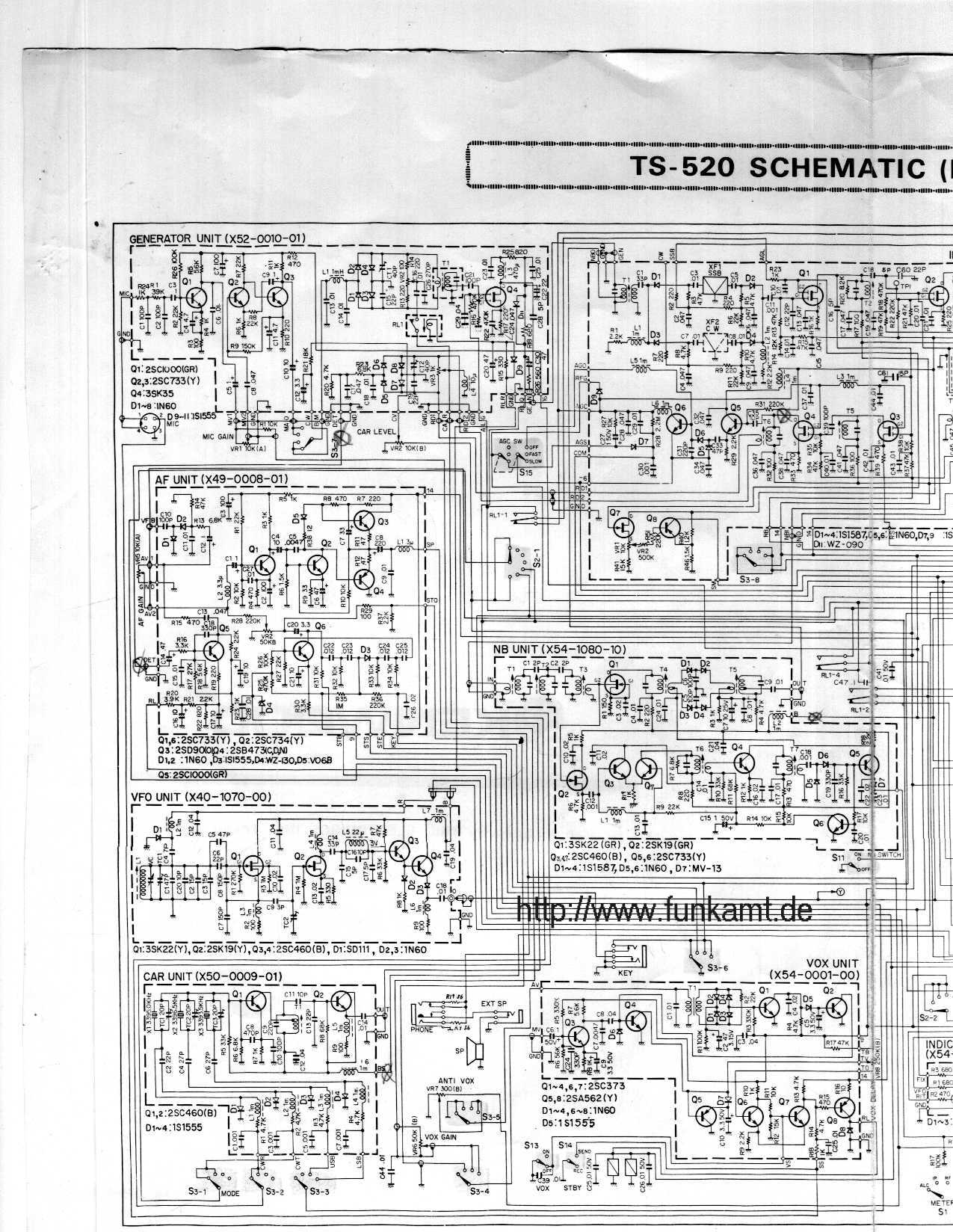

Schaltplan TS 520    Teil 1

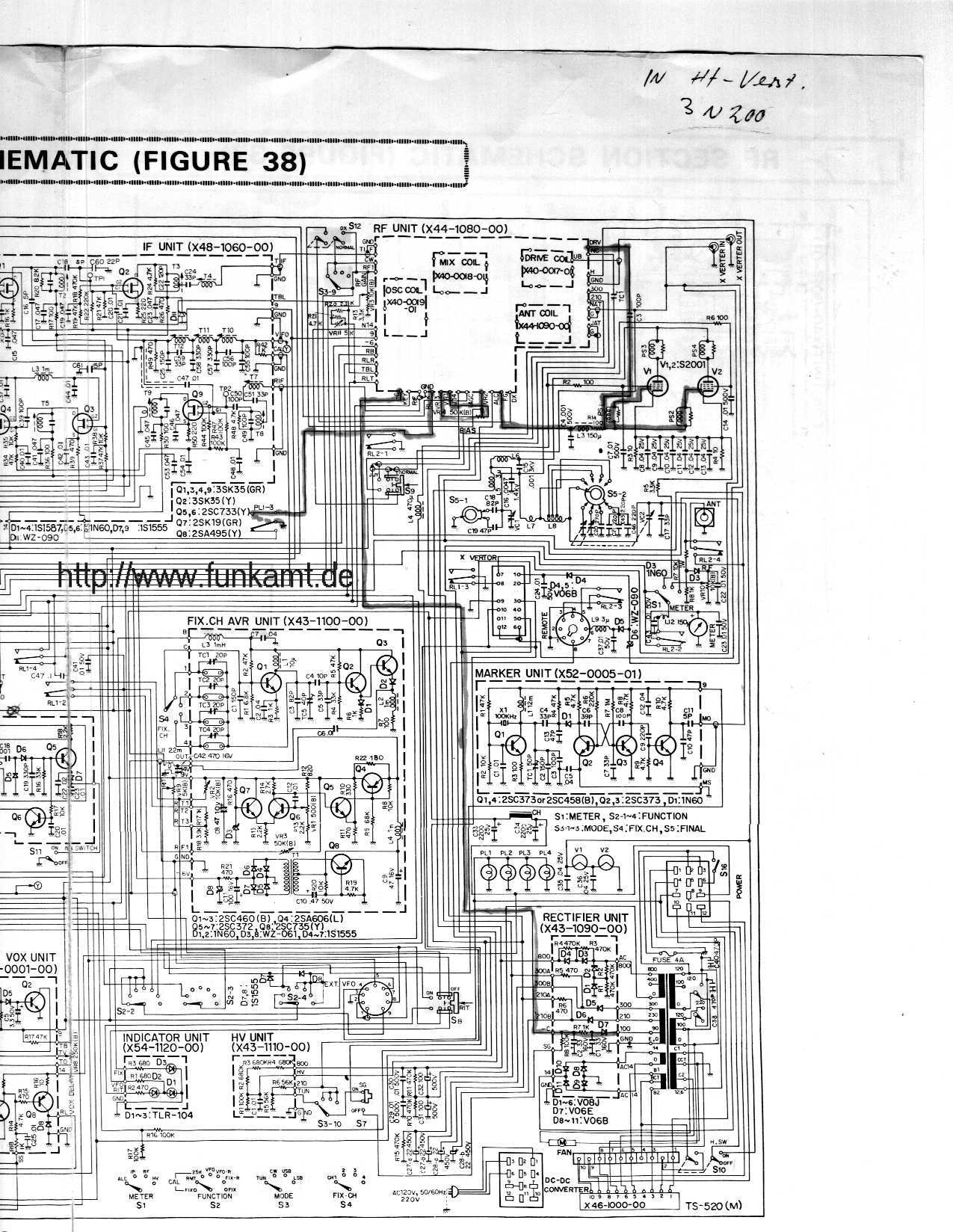

Schaltplan TS 520    Teil 2

Schaltplan TS 520    Teil 3

Um den Schaltplan ( Schaltpläne ) zu sehen, einfach auf die Links unter dem Foto klicken.
Um den Schaltplan ( Schaltpläne ) dann zu speichern, mit der rechten Maustaste auf das Schaltbild ( Schaltbilder ) klicken
und "Bild speichern unter..." wählen. ( save picture as ... )
