Allwellenempfänger EKD 300 - VEB Funkwerk Köpenick

die Schaltpläne aus der Reparaturanleitung ( Servicemanual Serviceunterlagen ) befinden sich am Seitenende




Dieser Empfänger wurde ab 1984 als Nachfolger des EKD 100 beim Funkwerk Köpenick gebaut.
Speziell gab es die Ausführungen EKD 315 und EKD 316 als Ausführung mit Gehäuse.
Ausserdem gab es die gehäuselosen Varianten EKD 305, EKD 306 und EKD 325.
Diese Ausführungen waren als Einschub konzipiert. ( EKD325 speziell für Gestelleinbau ).


Im Frequenzbereich zwischen 14 kHz und 30 MHz beherrscht er die Empfangsarten A1, A3, SSB, A4, F1 und F4.
Aber auch unterhalb - ab ca. 2 kHz - ist schon Empfang möglich. Ein zu Testzwecken in den Antenneneingang eingespeistes
3 kHz-Signal von einem NF-Generator konnte einwandfrei empfangen werden. Sowohl als Überlagerungston im SSB Betrieb
als auch per Abstimm-Strich auf der LED-Abstimmabzeige des Empfängers im F1-Betrieb.

Die Frequenzeinstellung erfolgt entweder direkt über den Ziffernblock oder kontinuierlich ueber den Knopf rechts daneben,
der dann als Impulsgeber für den Zähler wirkt.

Im linken Bereich der Frontplatte oben links befindet sich der eingebaute Lautsprecher
( der leider eine sehr schlechte Wiedergabequalität hat ),
rechts daneben die Umschalter für Bandbreite (7 Stellungen zwischen 50 und 3400 Hz) und Sendeart.
Die umschaltbaren mechanischen 200 kHz - ZF-Filter sind sehr steilflankig und machen unter anderem die Qualtität des
Empfängers aus. Ab 1987 gab es den EKD 500 als Nachfolgemodell.

Technische Daten :

Frequenzbereich: 14 kHz bis 29,99999 MHz

Frequenzeinstellung: dekadisch in 10 Hz-Schritten, voll durchstimmbar oder Eingabe über Tastenfeld

Empfangsmodi: A1, A2, A2J, A2A, A2H, A3, A3J, A3A, A3H, A3Bj, A3Ba, A4, A4J, A4A, A7J, A7A, A9J, A9A, F1, F4

eingebauter F1-Dekoder: 100-800Hz Shift, bis 200Bd

Empängerschutz: für EMK bis 30V - zerstörungsfrei / für EMK 30V bis 100V durch auswechselbare Lampe

Vorselektion: durch zwangsweise mit der Frequenzwahl umgeschaltete Vorselektor-Teilbereiche ( 15 Bereiche )

Eingangsimpedanz: 75 Ohm

A1 Tonhöhe: 500 bis 1200 Hz stufenlos einstellbar

F4 Ausgangssignal: 1,9 kHz ± Hub/0dB

Empfindlichkeit: A1 - 10µV /20 dB von 14kHz bis 150kHz, A1 - 1µV /20dB 150kHz bis 30MHz / A3J 3µV / 20dB 0,15-30MHz

Spiegelfrequenzdämpfung: 80dB oder besser

ZF-Durchschlagsfestigkeit: 80dB oder besser

Intermodulationsdämpfung: bei EMK-Stör bis 10mV außerhalb des Nutzbandes - 80dB oder besser

Intermodulationsdämpfung: bei EMK-Nutz bis 30mV innerhalb des Nutzbandes - 26dB oder besser

Aufwärtsregelzeitkonstante: umschaltbar - 0,3s oder 4s

ZF-Ausgang: 200 kHz, ca. 50mV an 50 Ohm

Ausgangsleistung: 0,5 W

Fernschreiberausgang: 40mA ±10% Einfachstrom

Leistungsaufnahme 50W

Betriebsspannung 127/220 V~ Netzbetrieb oder 12/24V-/ Batteriebetrieb

Gewicht: 24 kg Tischgerät / 18,5 kg Einschubvariante

Abmessungen: BHT - 540 x 198 x 395 Tischgerät / 530 x 168 x 353 Einschubvariante

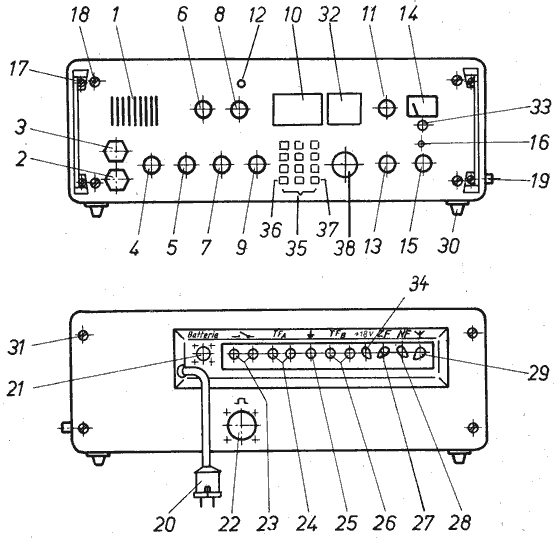

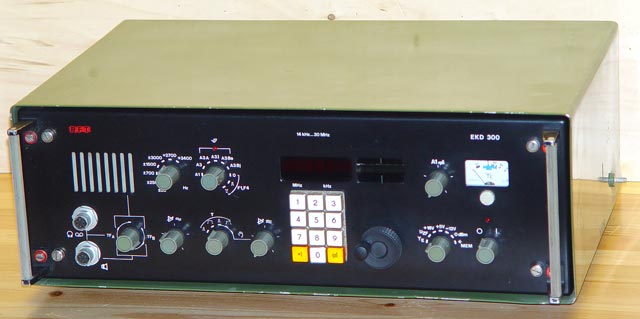

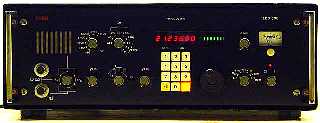

Die komplette Übersicht der Tastenbelegung und Reglerfunktionen des EKD 300 315 316 305 306 325:






1. Innenlautsprecher
2. Anschlußbuchse für Außenlautsprecher / Tonband oder 2. Kopfhörer
3. Anschlußbuchse für Tonband oder Kopfhörer
4. Abhörumschalter
5. NF-Verstärkunsgregler
6. Bandbreitenumschalter
7. Reglungsumschalter
8. Sendeartenumschalter
9. HF-Verstärkungsregler
10. Frequenzanzeige
11. A1-Tonhöhenregler
12. Anzeige: Trägersynchronisation
13. Kontrollschalter
14. Kontrollinstrument
15. Schalter: Gerät EIN / AUS
16. Betriebsanzeige
17. Einschubbefestigungsschrauben
18. Frontplattenbefestigungsschrauben
19. Erdungsschraube
20. Netzkabel mit Netztstecker
21. Batterieanschluß

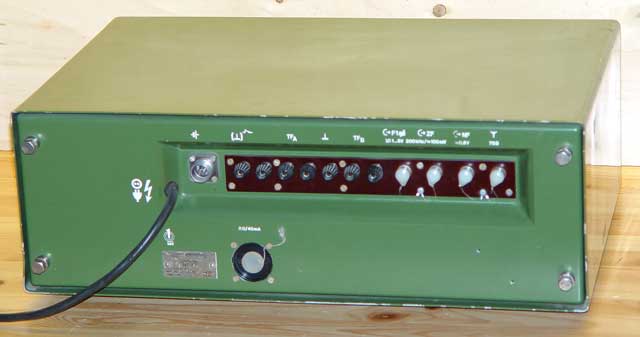

22. Fernschreiber-Anschlußbuchse
23. Buchsenpaar: Elektronische Empfangssperre
24. Buchsenpaar: NF-Leitungsausgang TF-A
25. Buchse: Masseanschluß
26. Buchsenpaar: NF-Leitungsausgang TF-B
27. Buchse: ZF-Ausgang 200 kHz, ca. 100mV
28. Buchse: NF-Ausgang - 0,8V
29. Buchse: Antenneneingang 75 Ohm
30. Plast-Gleitfüße
31. Gehäuserückwand-Befestigungsschrauben
32. LED-Zeile für F1-Abstimmung
33. Nullpunktkorrektur für Kontrollinstrument
34. Buchse: +18V/ 80mA für Aktivantenne KAA1000
35. Zifferntastenfeld für Frequenzwahl
36. Löschtaste
37. EIN/ AUS für quasikontinuierliche Frequenzabstimmung
38. quasikontinuierliche Frequenzabstimmung



Das die Servicefreundlichkeit des Gerätes besonders groß geschrieben wurde, sieht man hier.

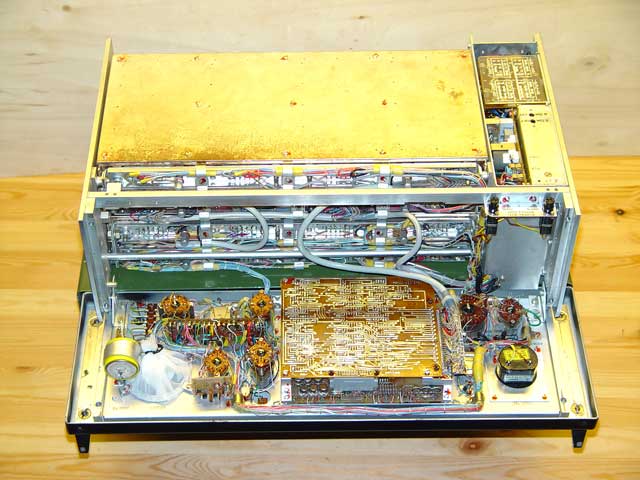

Die gesamte Front läßt sich herunterklappen - so kommt man bequem an alle Baugruppen heran :




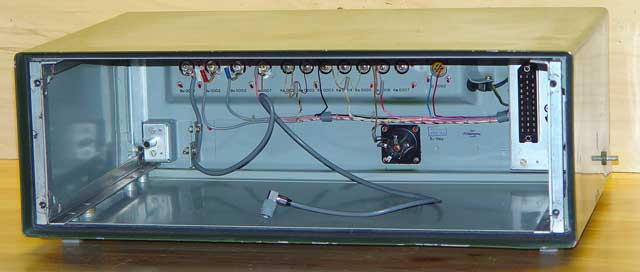

Der Einschub kann komplett durch lösen von 4 Schrauben aus dem Gehäuse genommen werden:

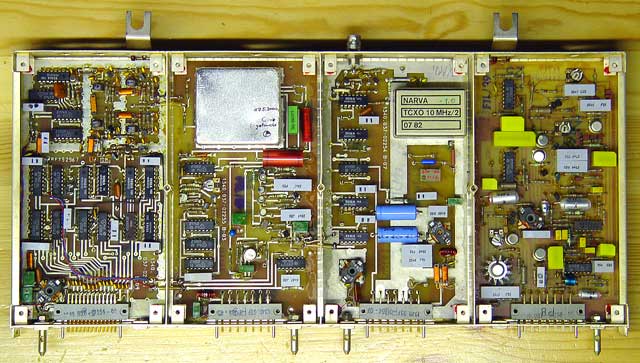

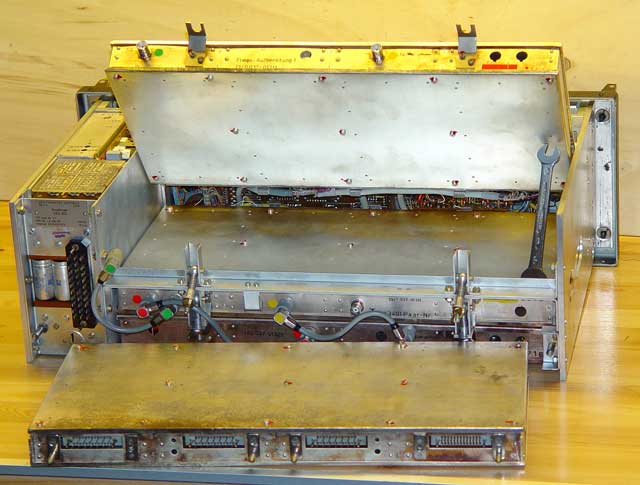

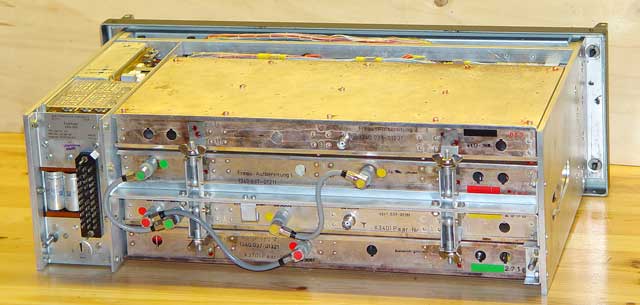

Die 4 Kassetten des EKD300 sind von hinten gut zu erkennen.
Sie beinhalten den eigentlichen Empfänger.




Auch die Einschübe sind über Kontaktleisten nur gesteckt und lassen sich
zur Überprüfung leicht herausnehmen.




Die fast unschlagbaren Empfangseigenschaften resultieren aus dem überaus sauberen Aufbau.
Jede Kassette ist mit versilbertem Blech abgeschirmt- auch die 4 Baugruppen je Kassette untereinander.

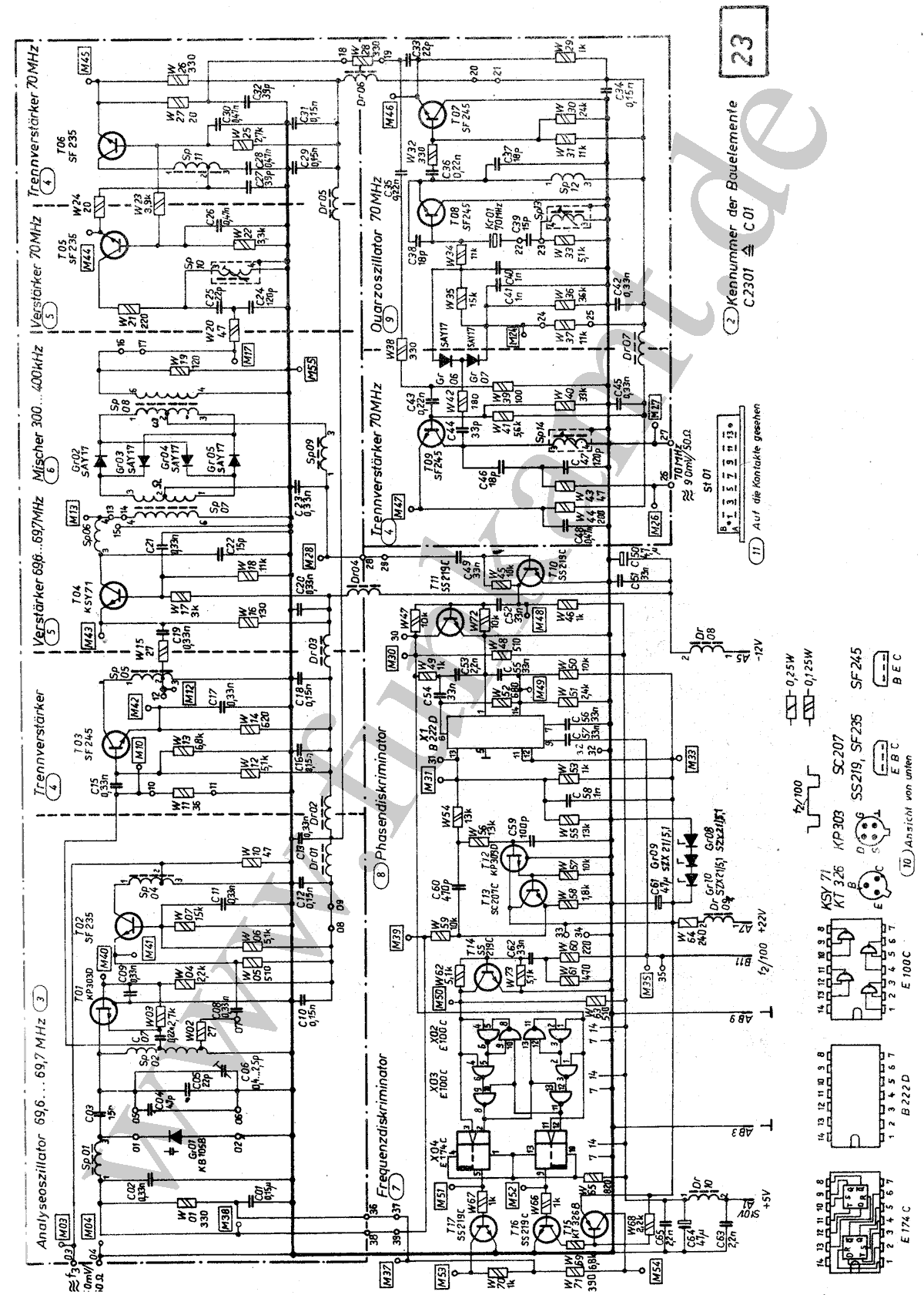

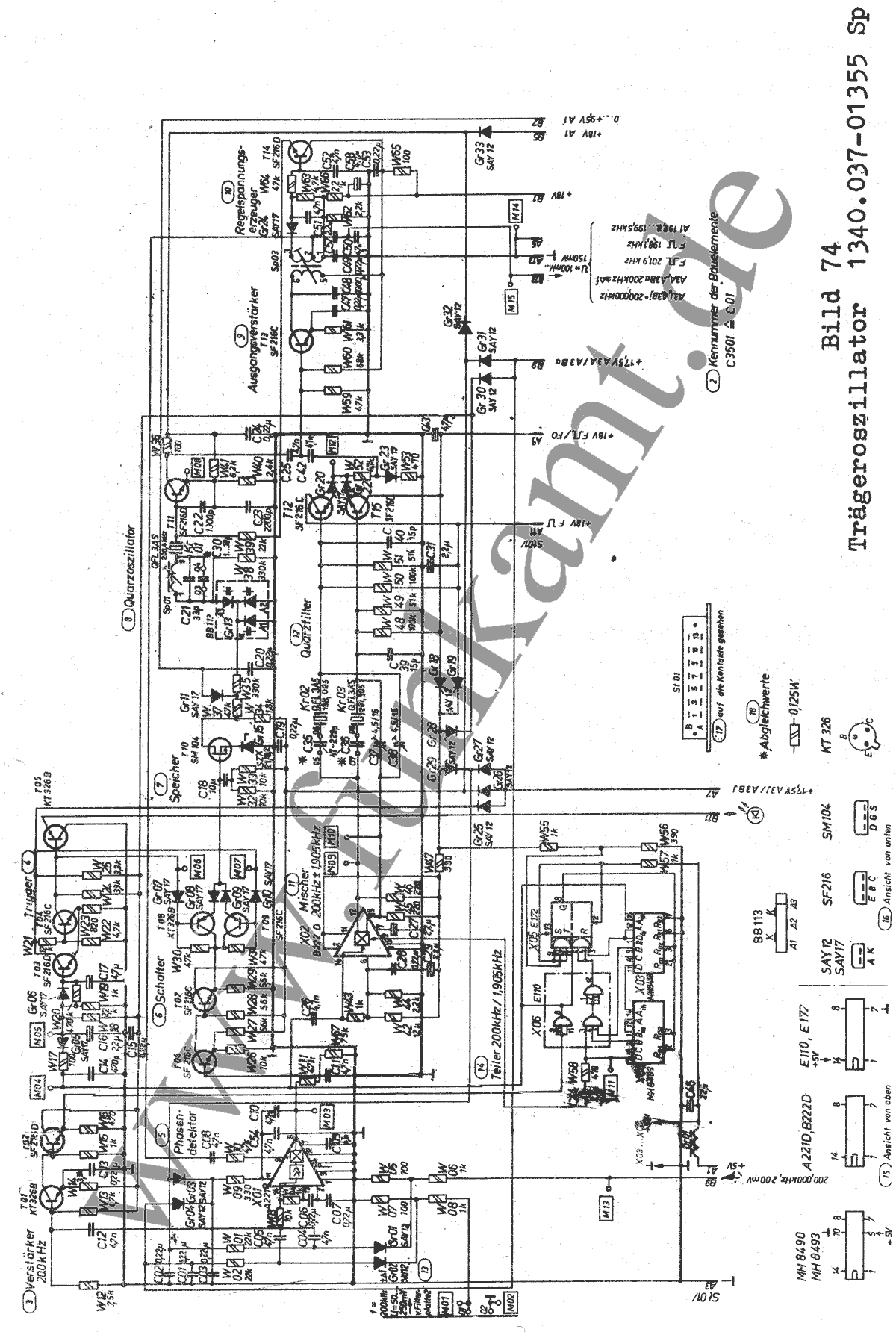

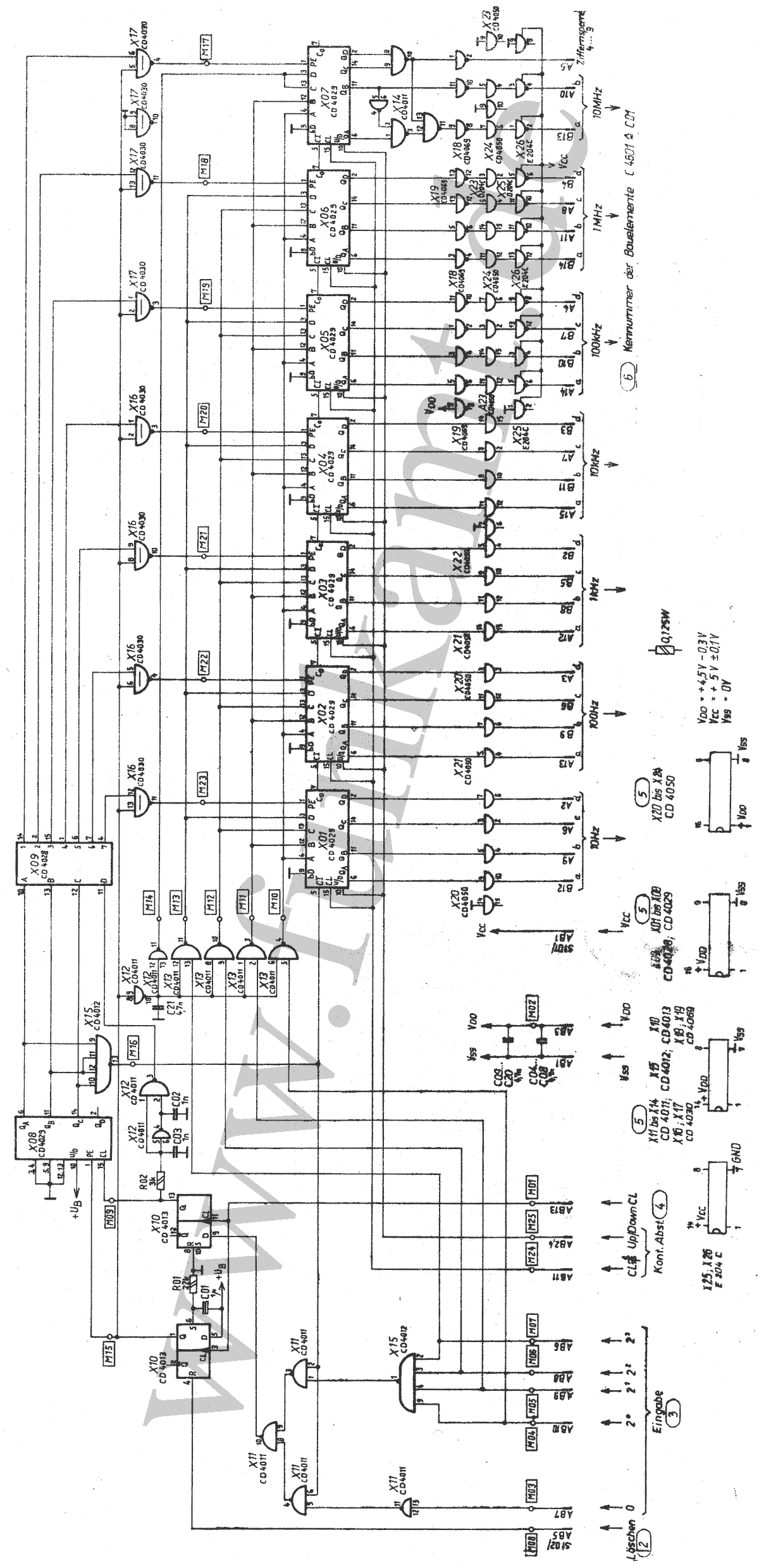

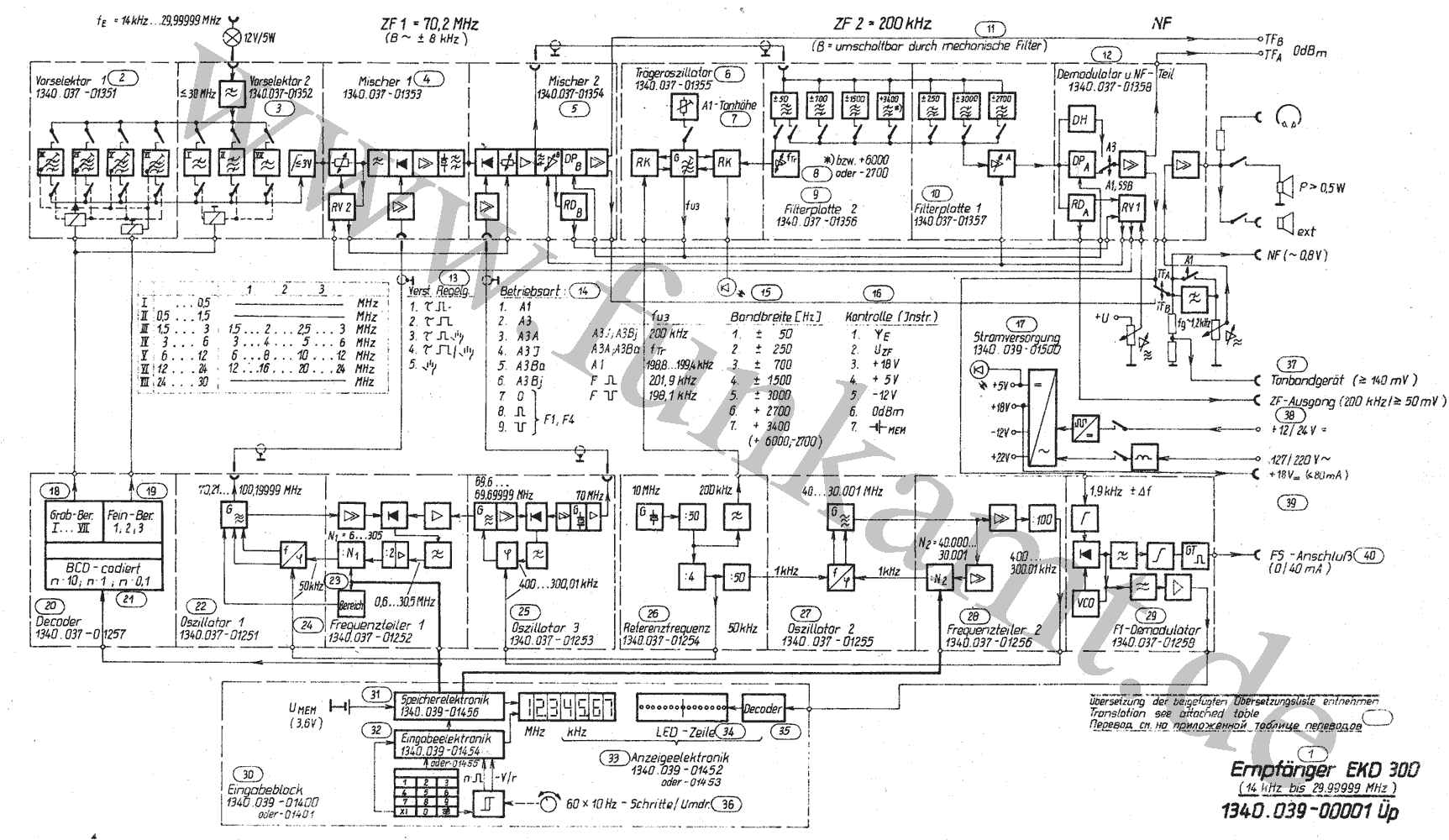

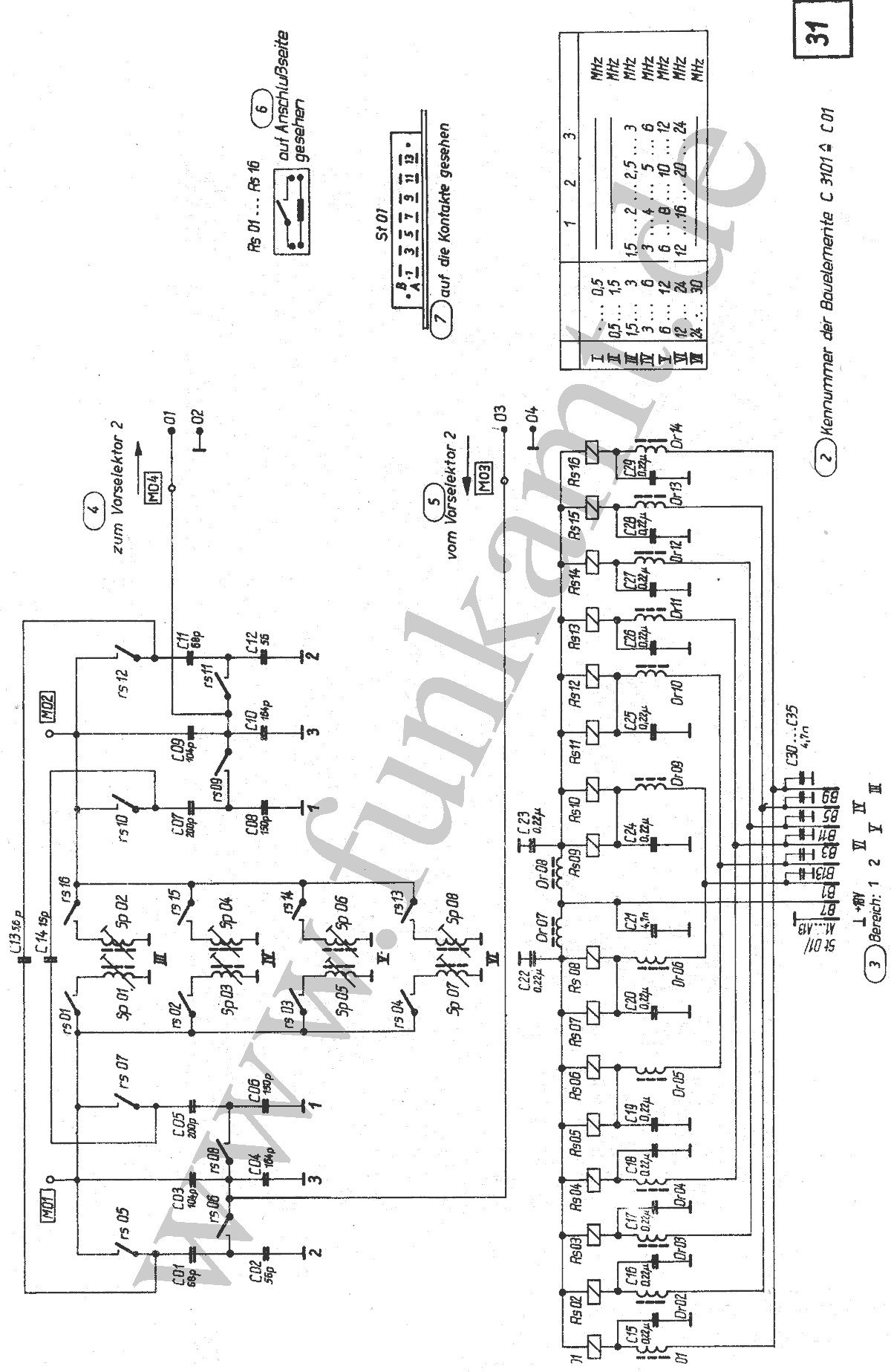

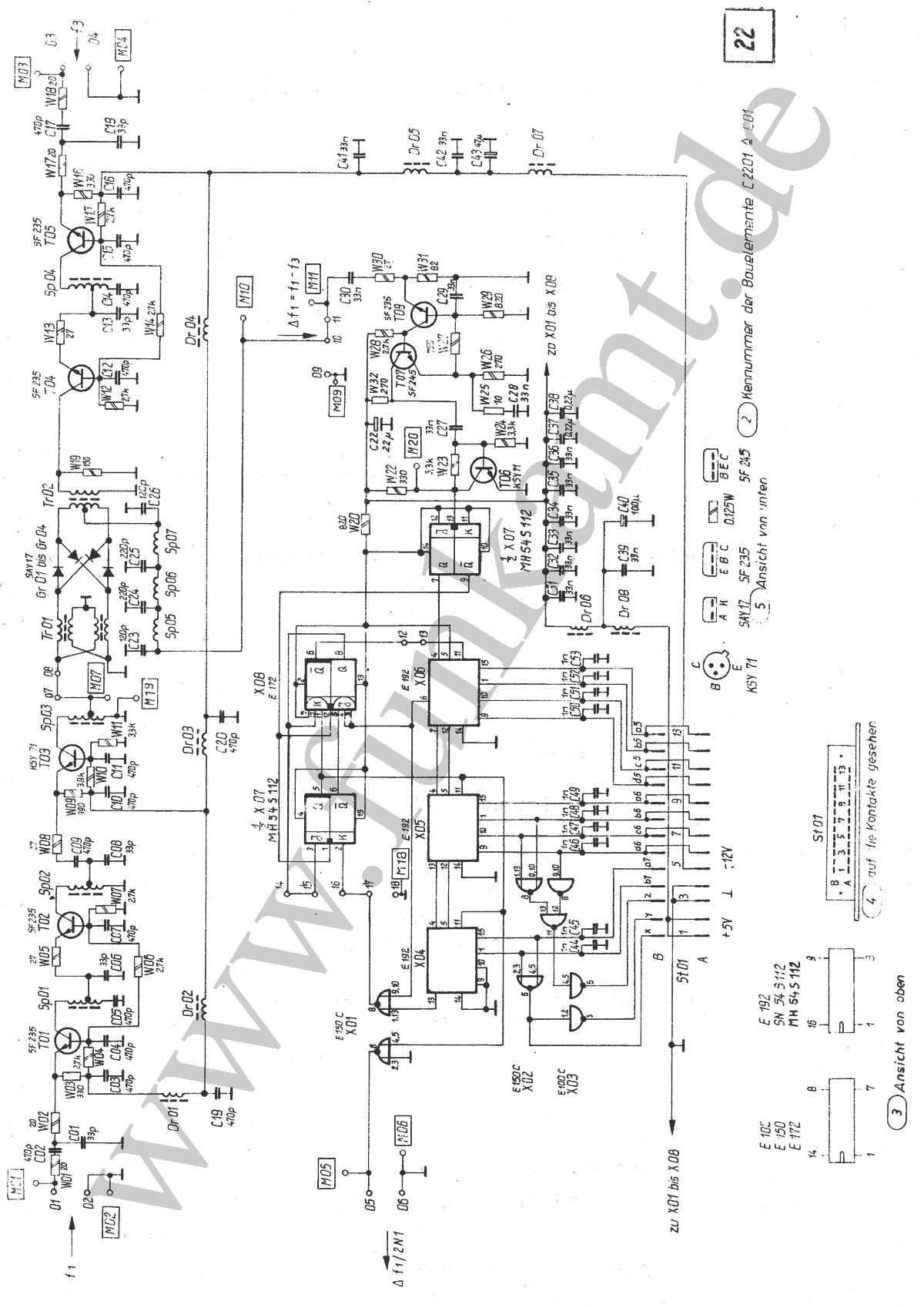

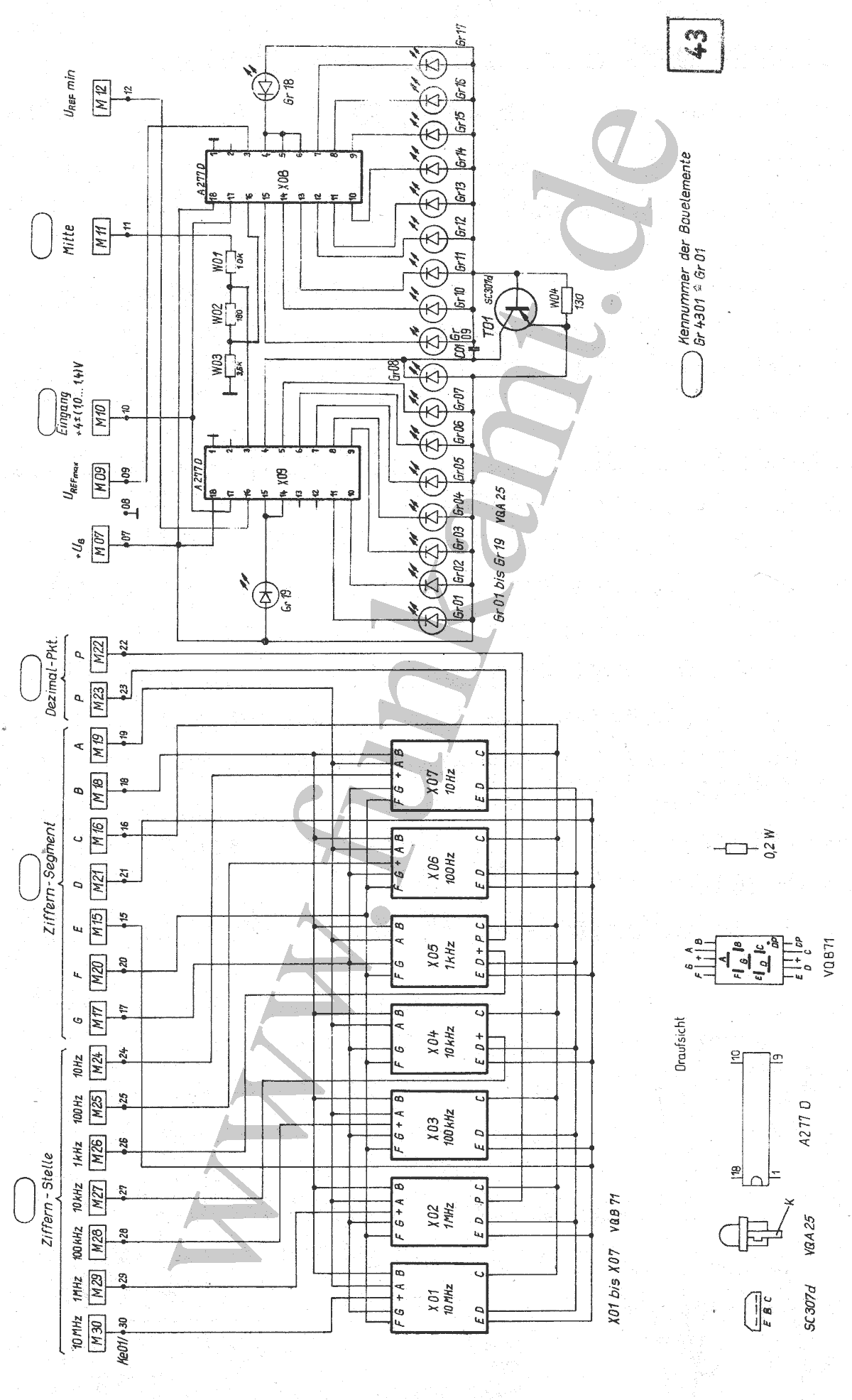

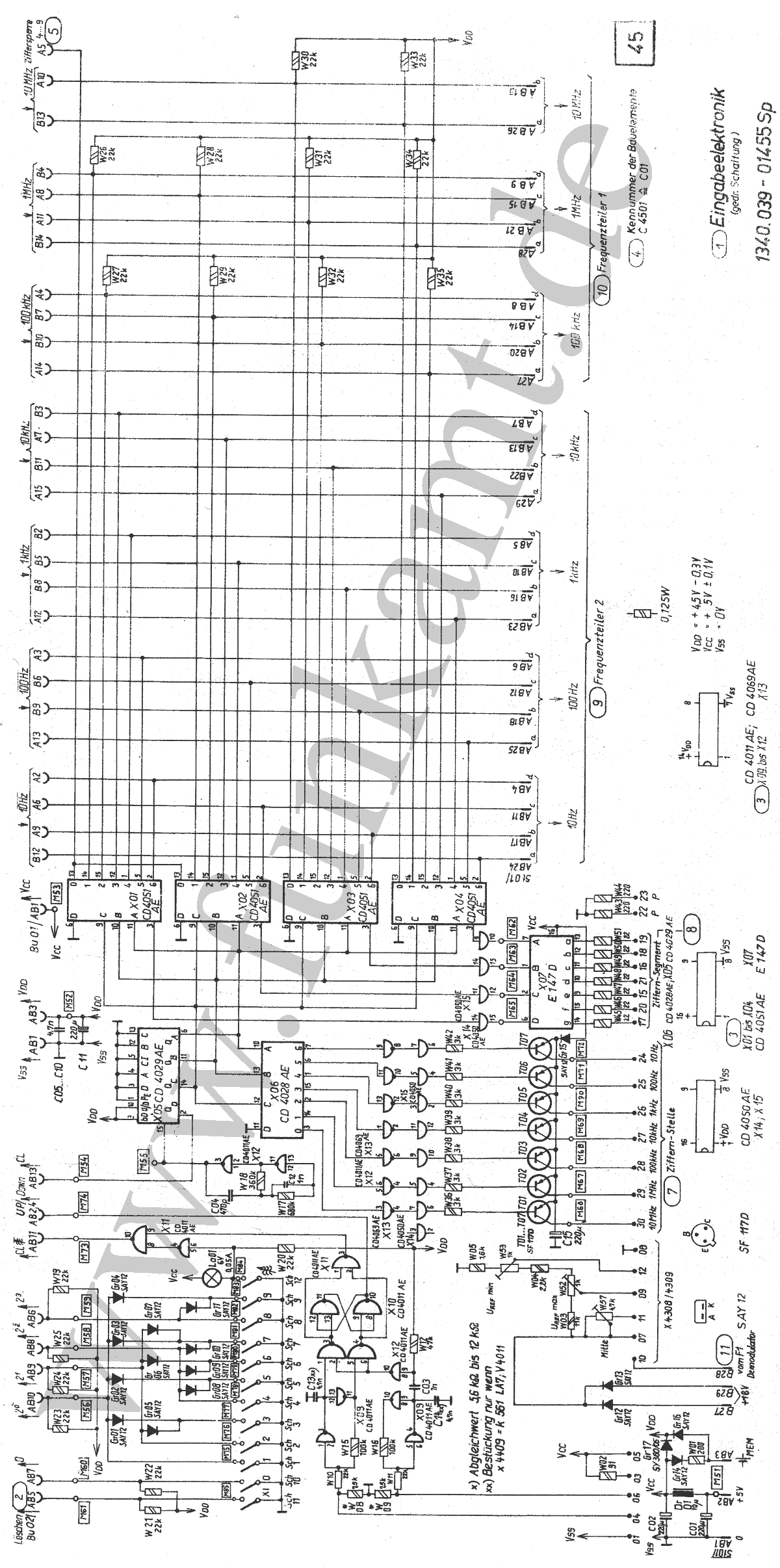

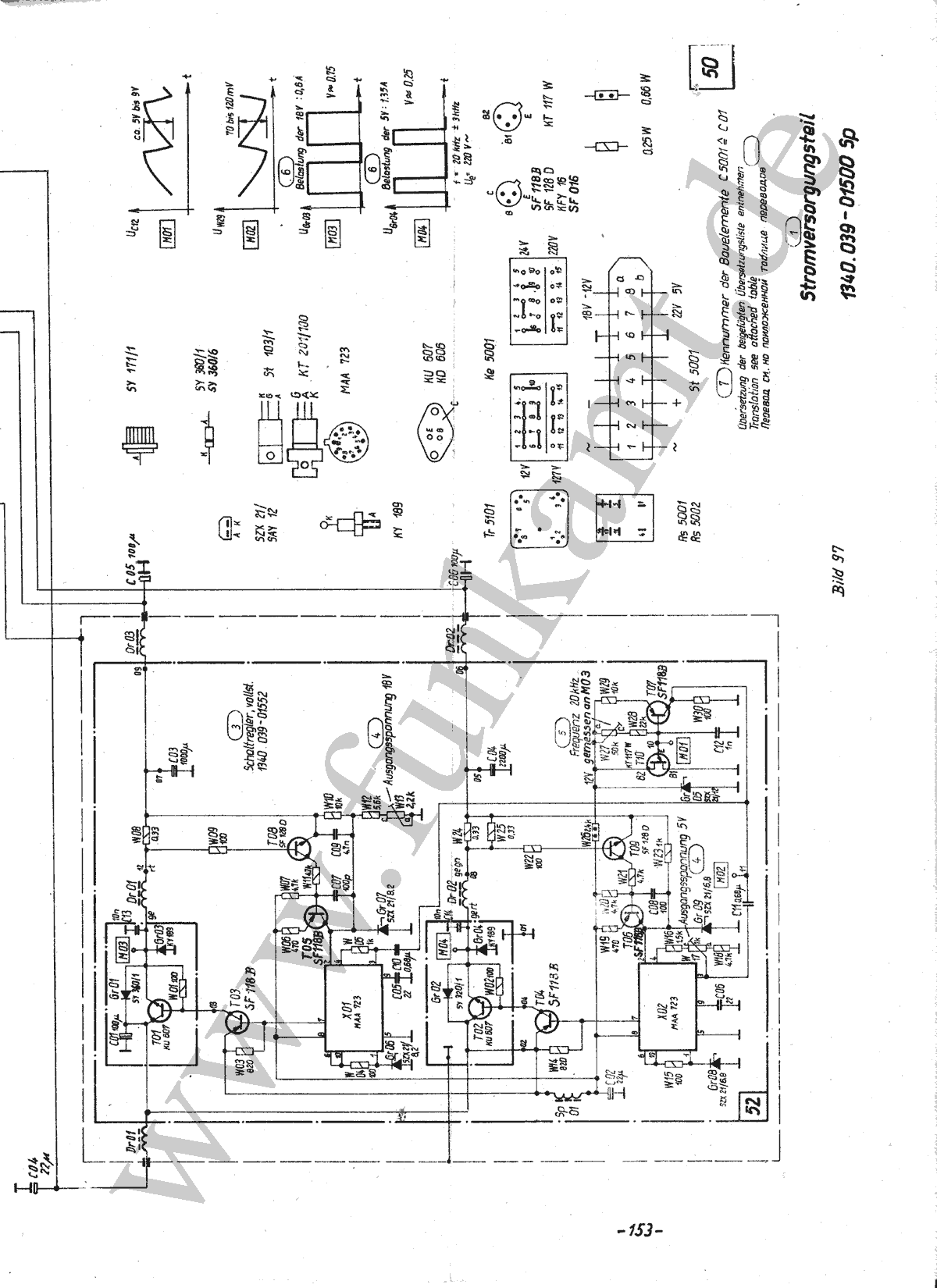

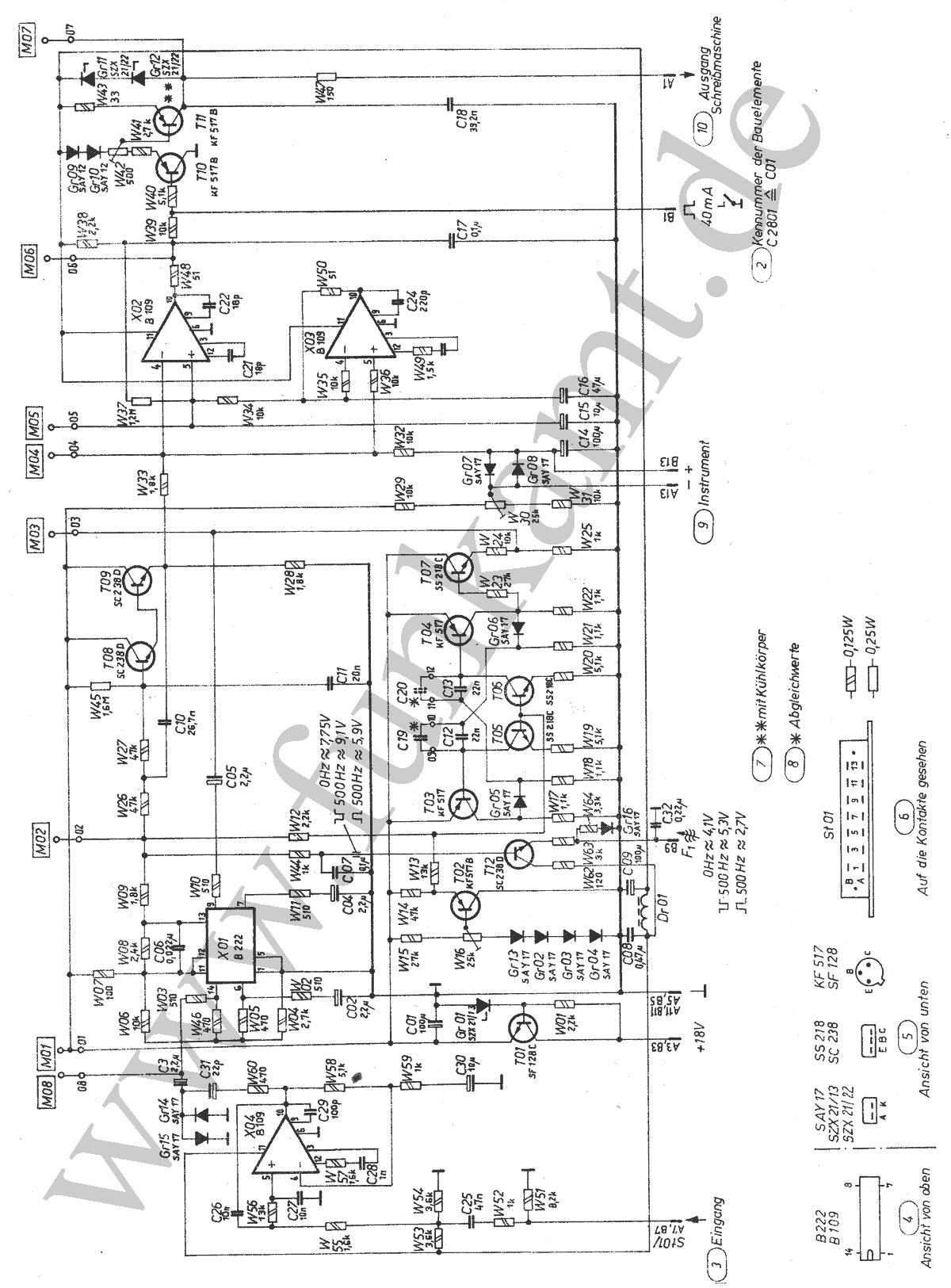

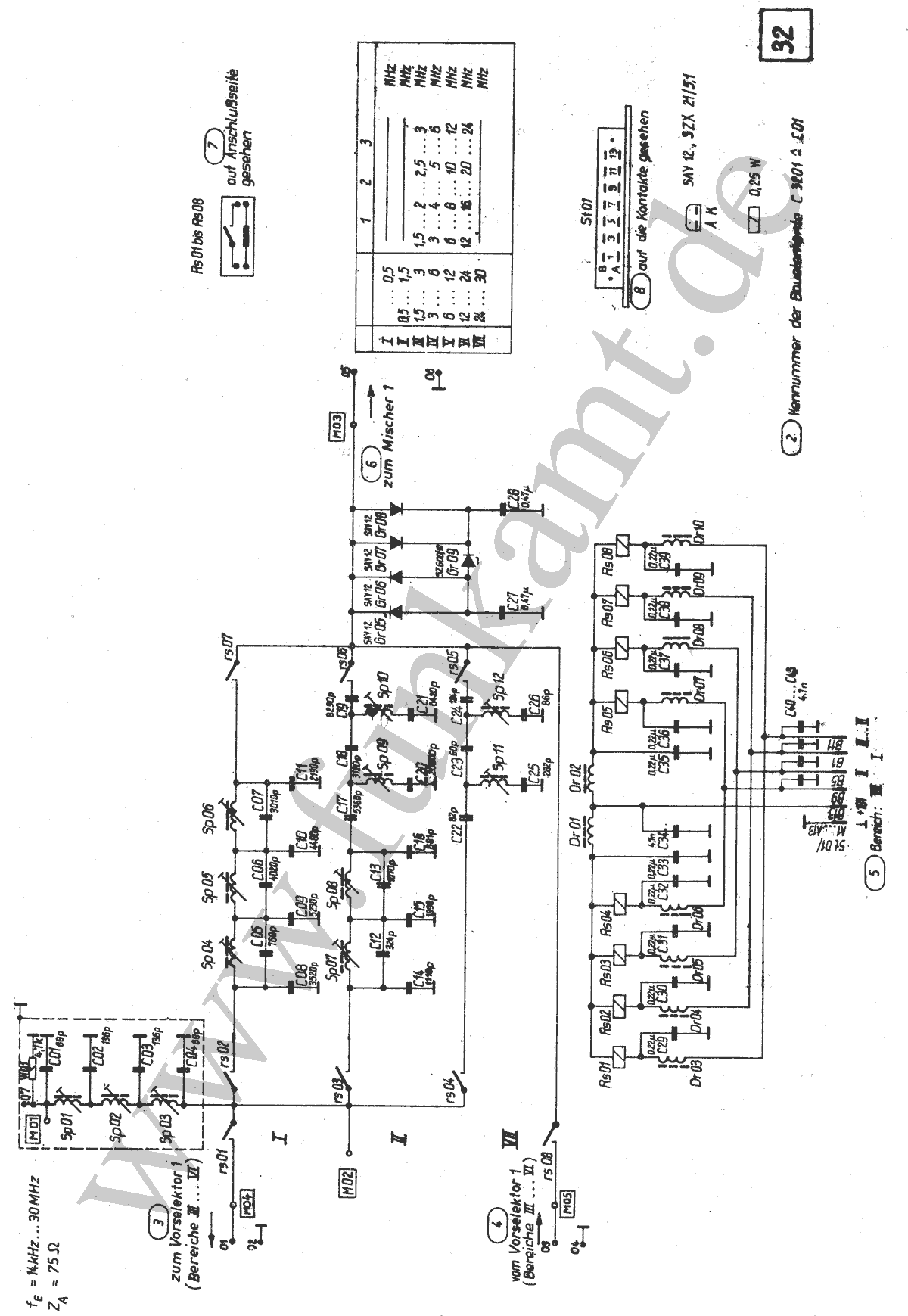

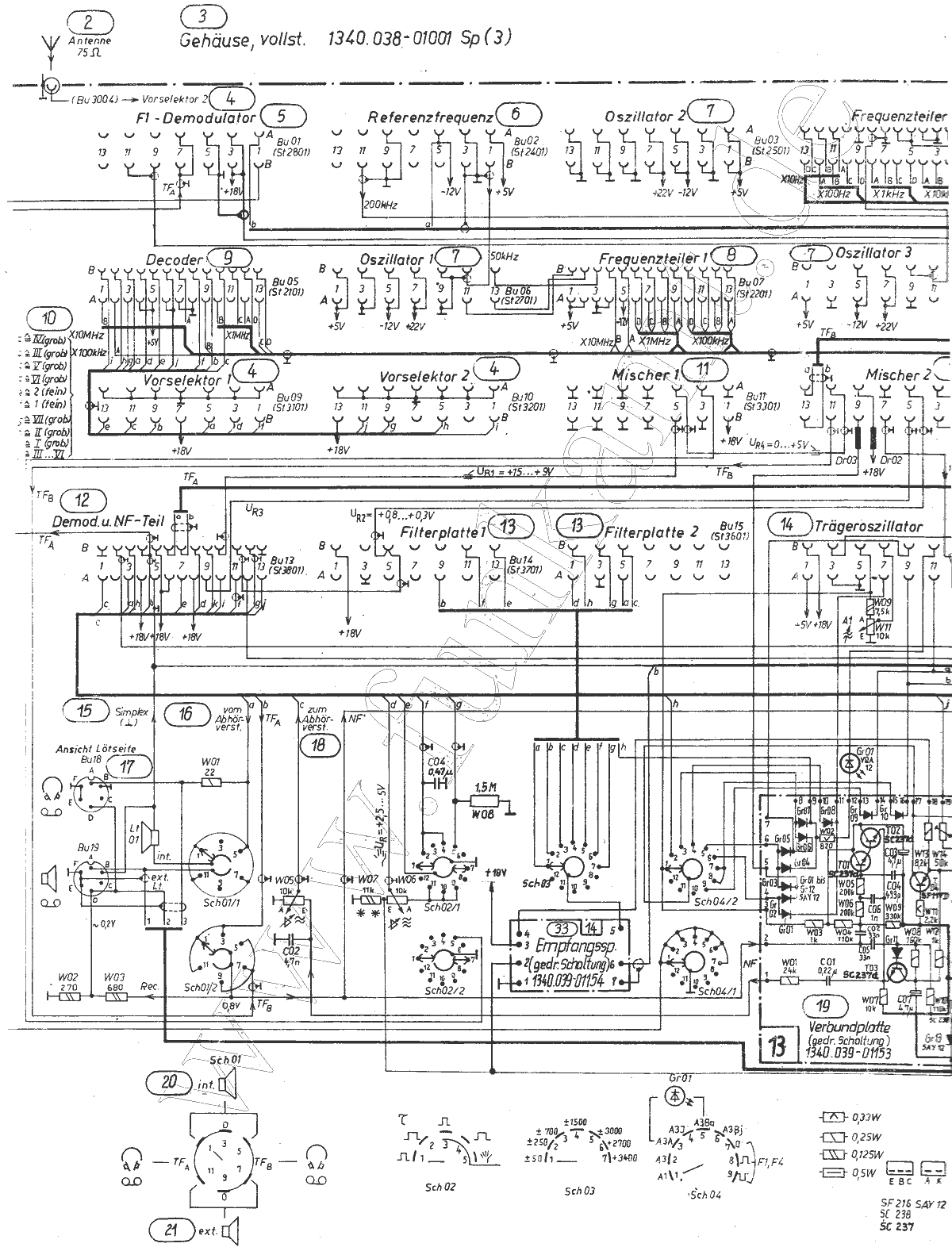

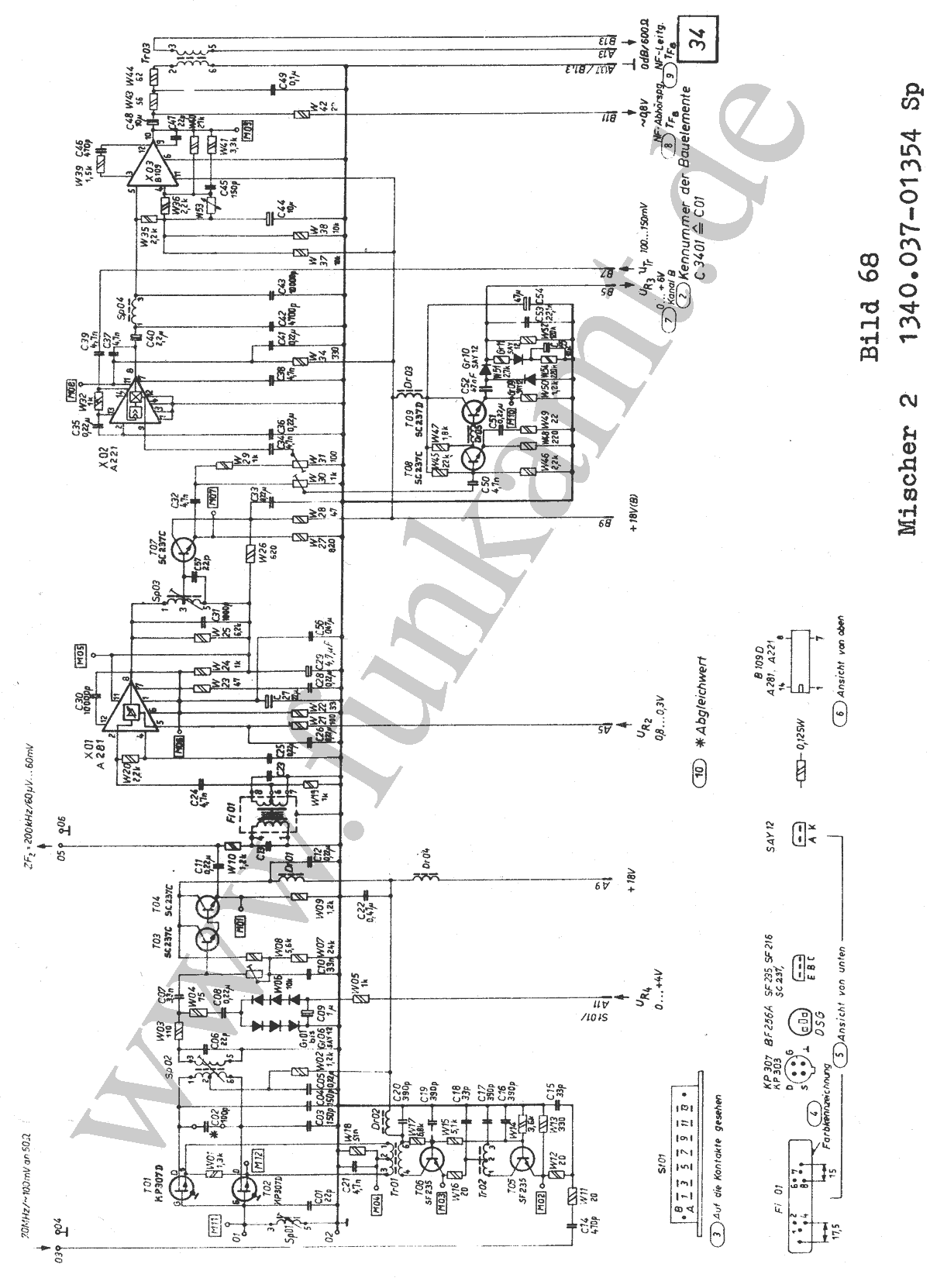

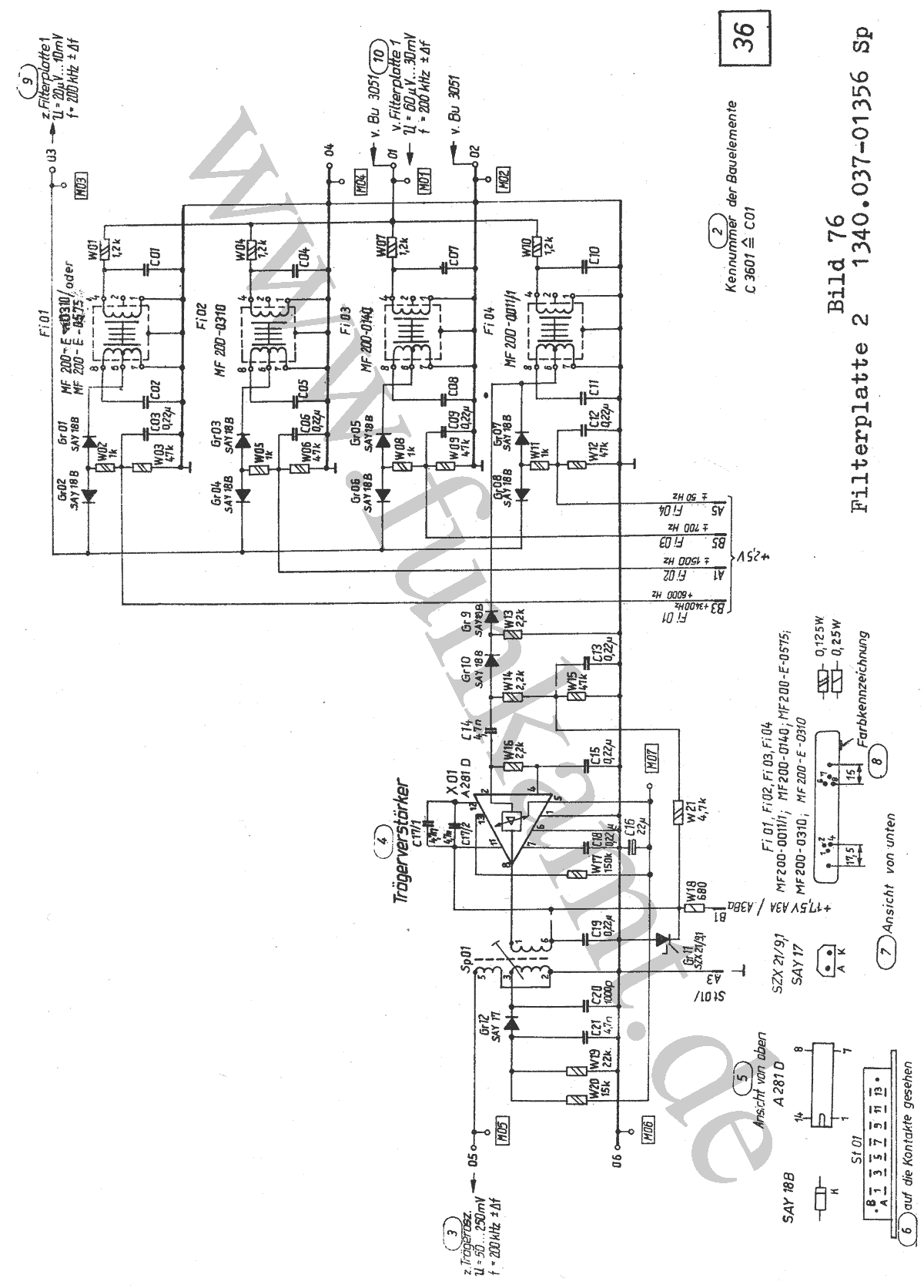

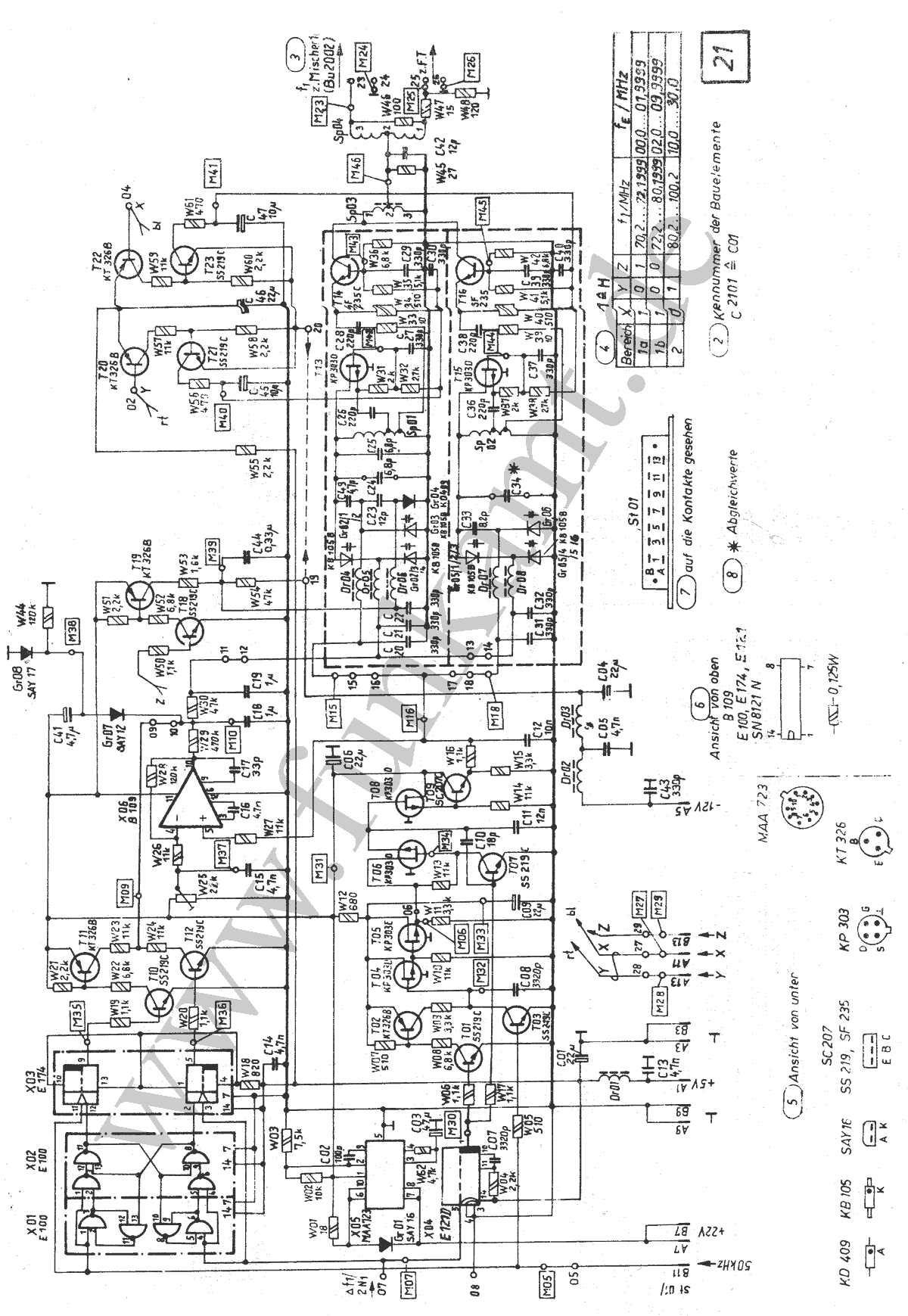

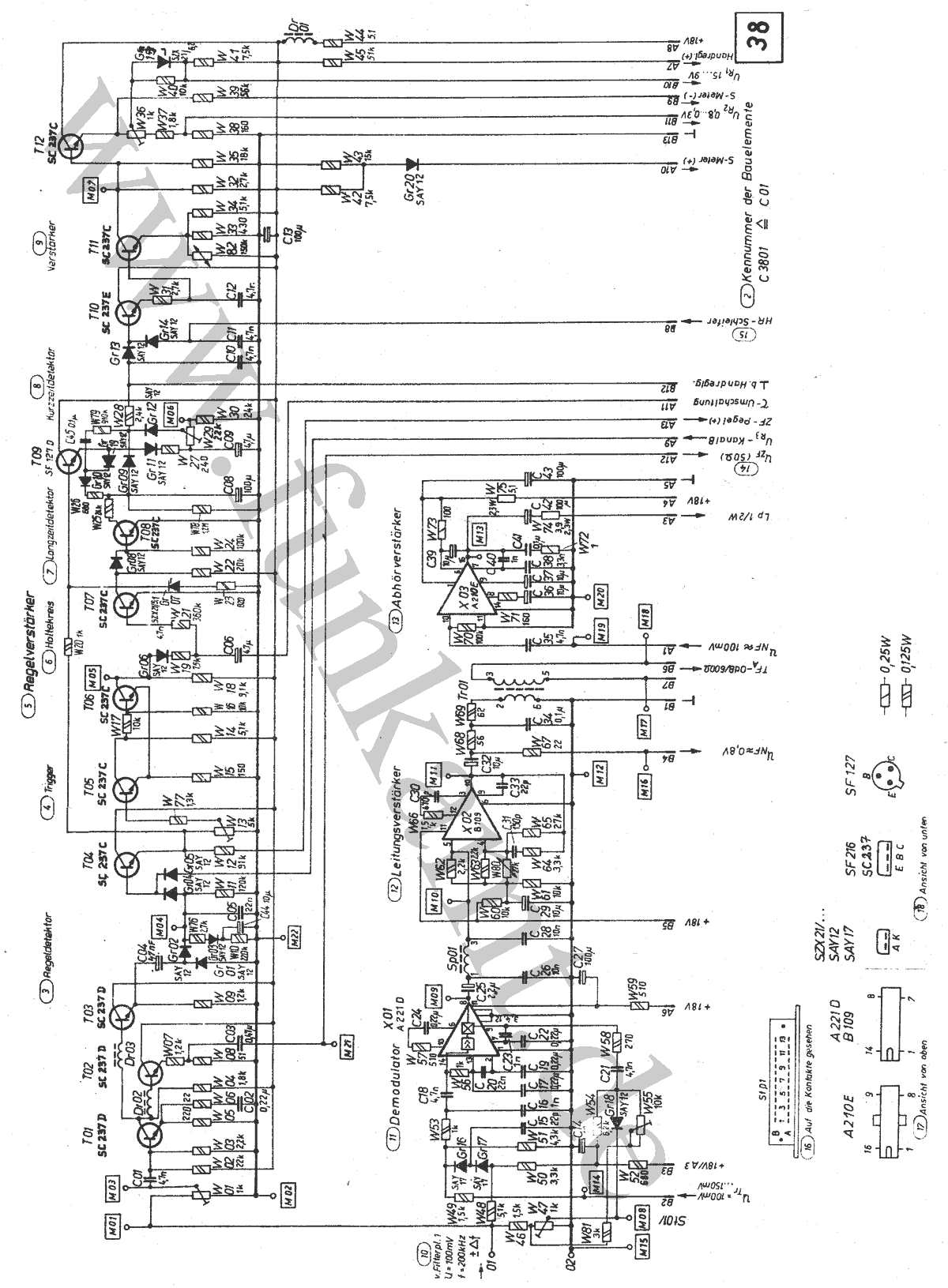

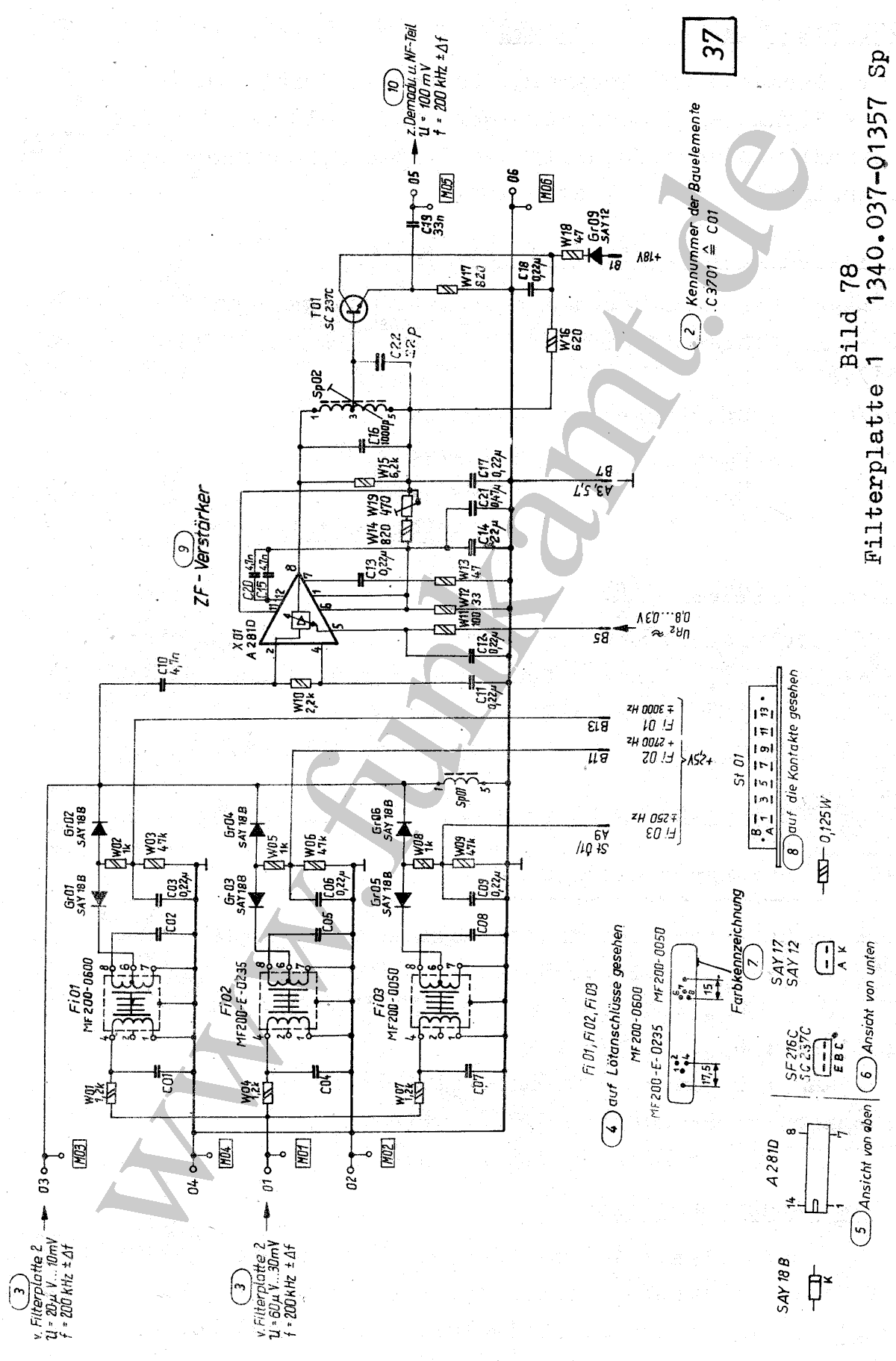

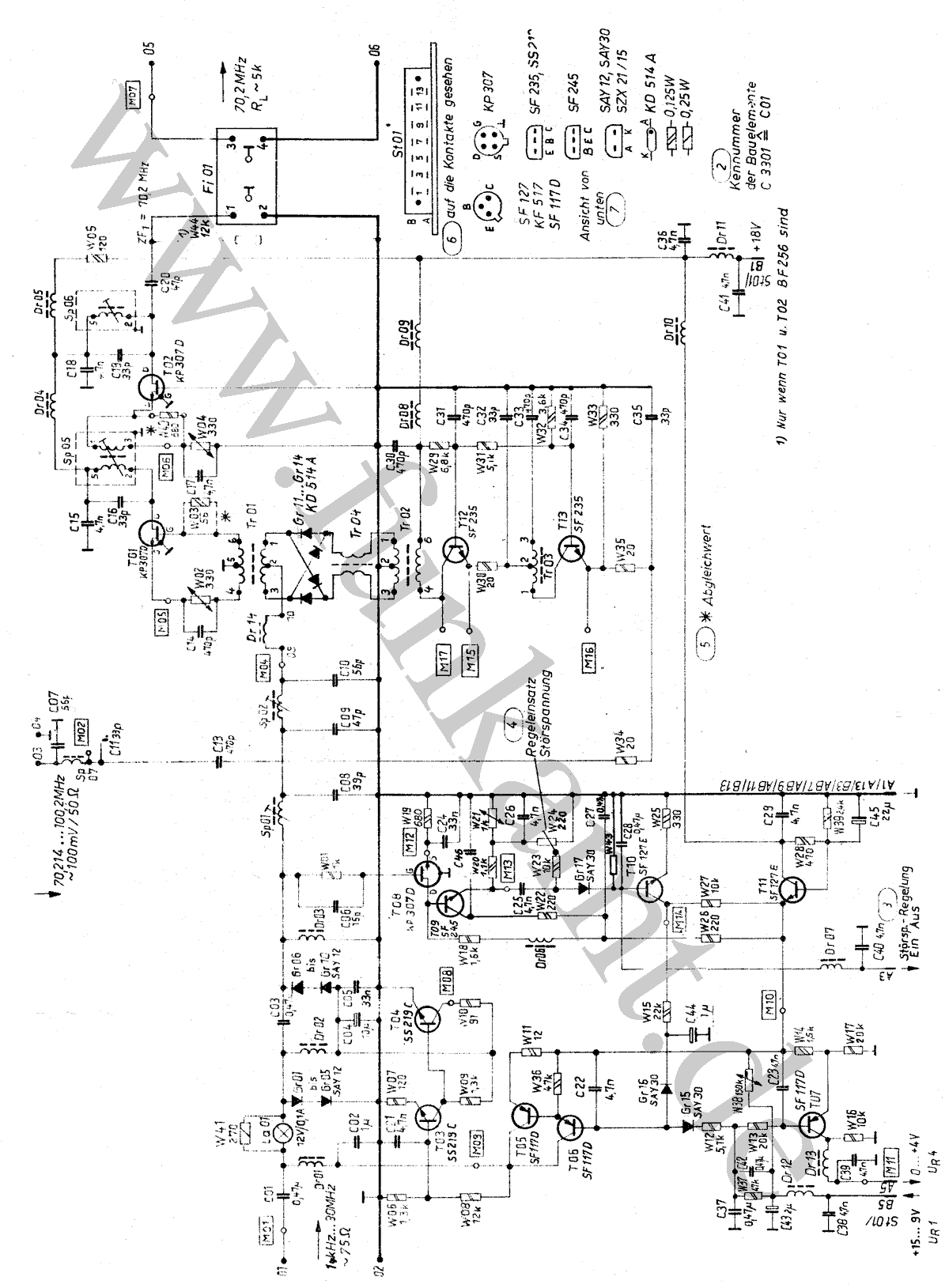

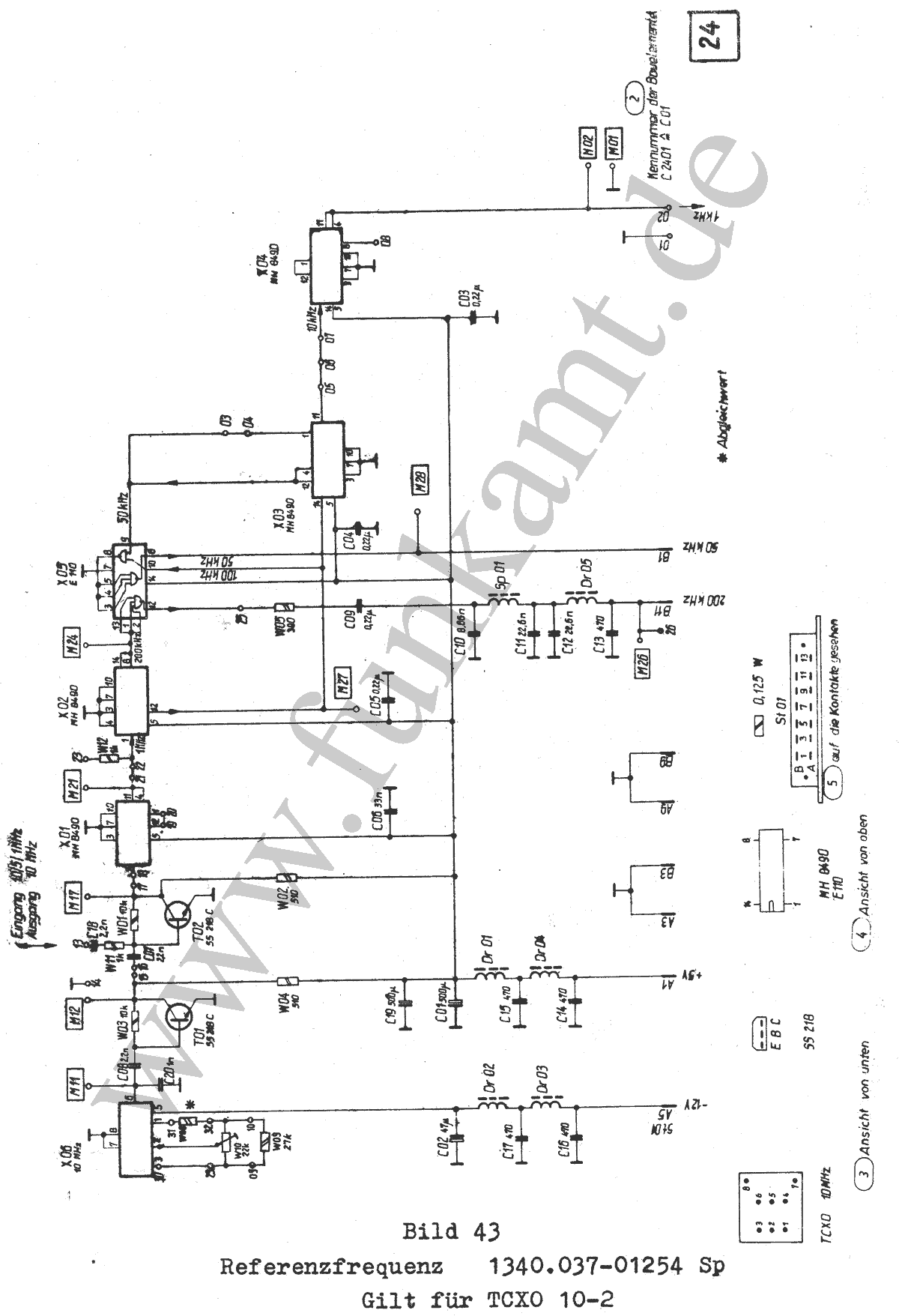

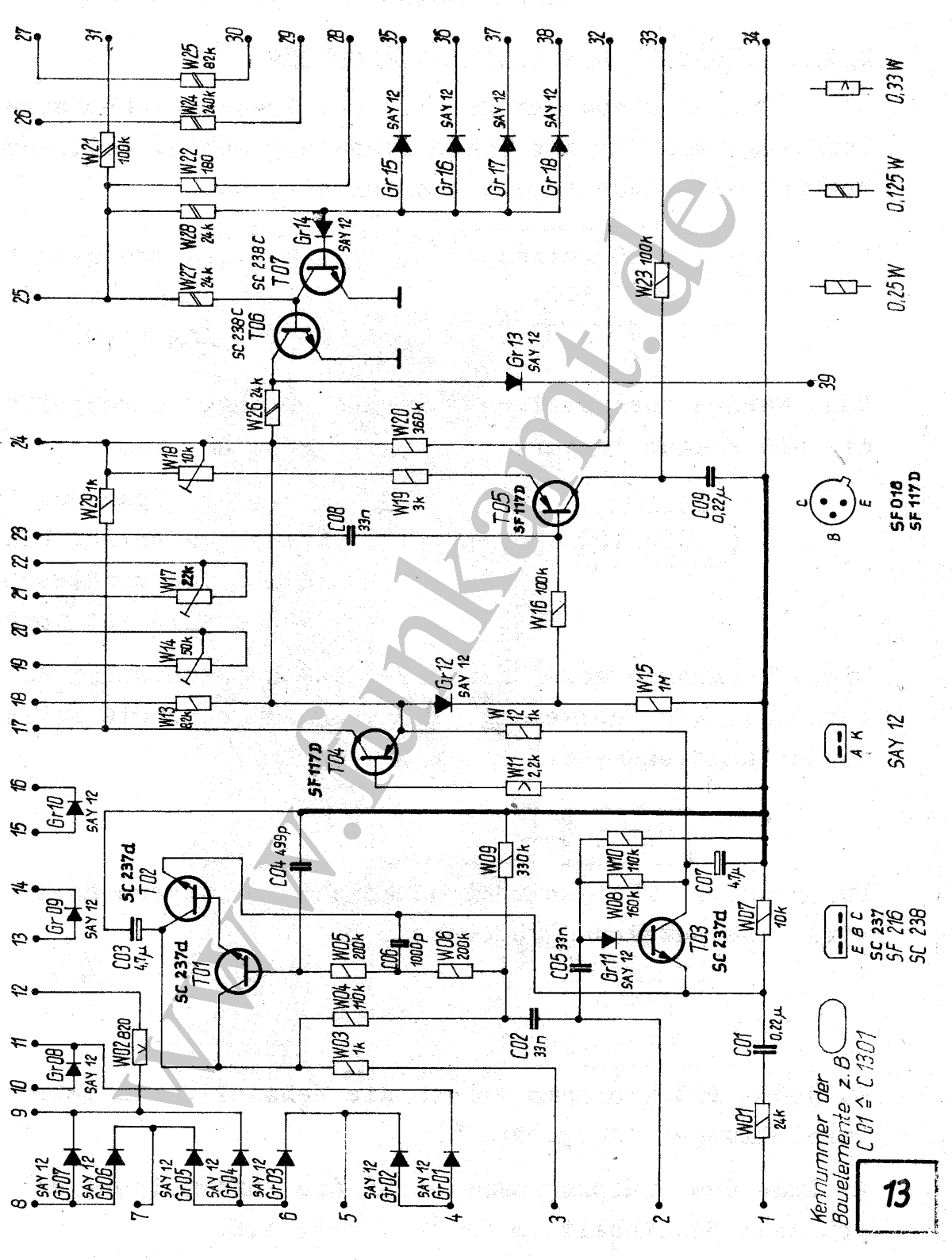

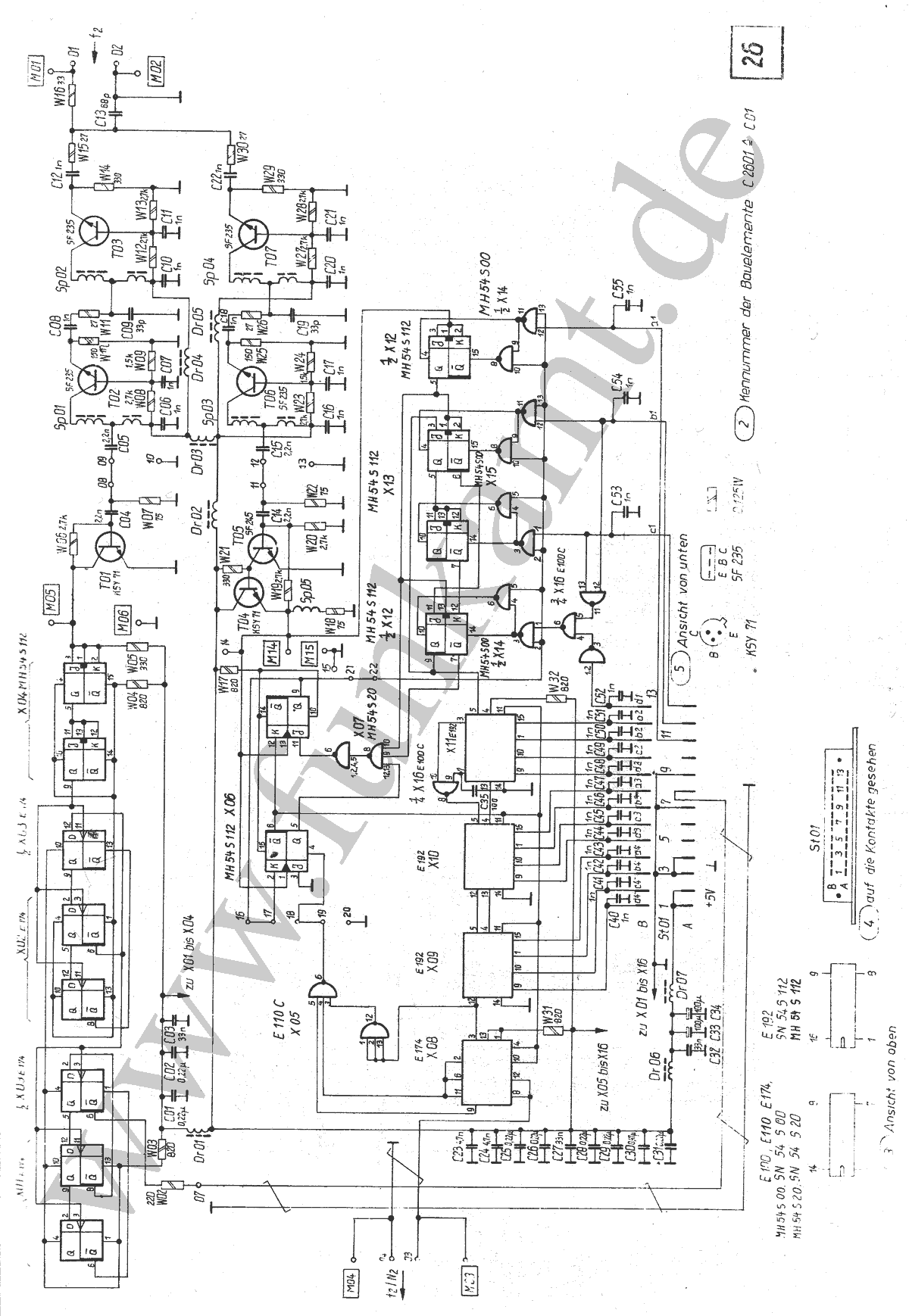

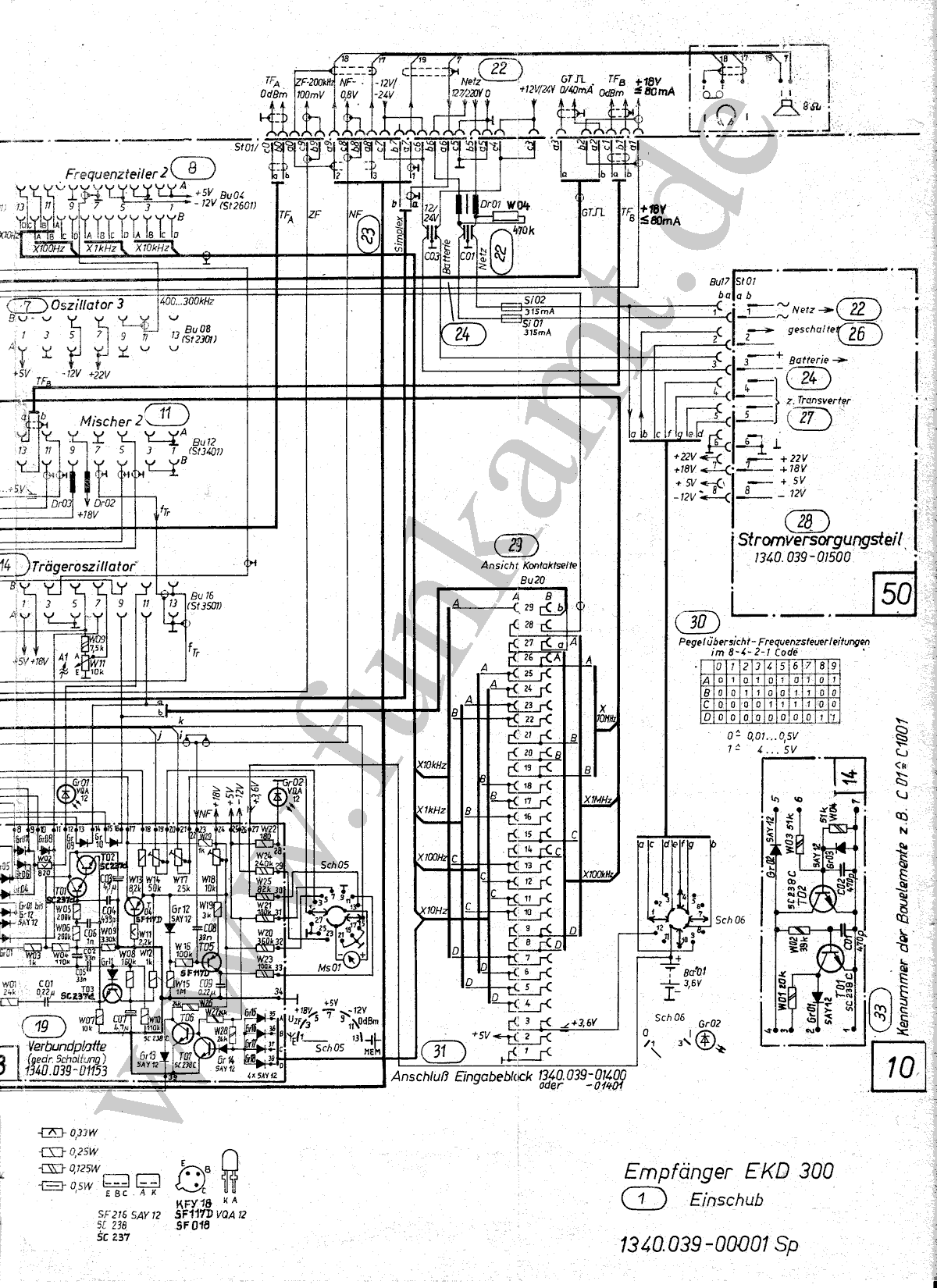

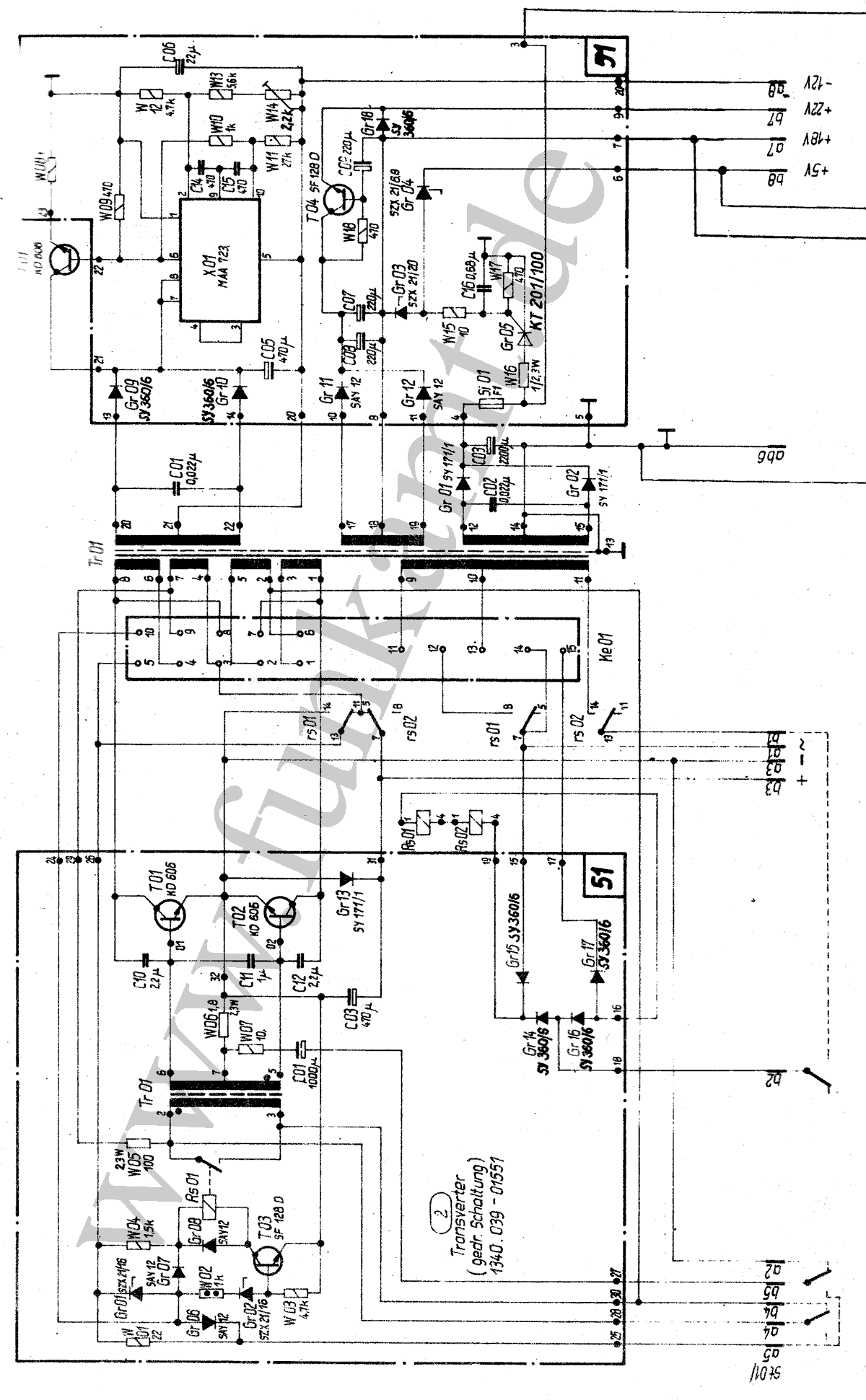

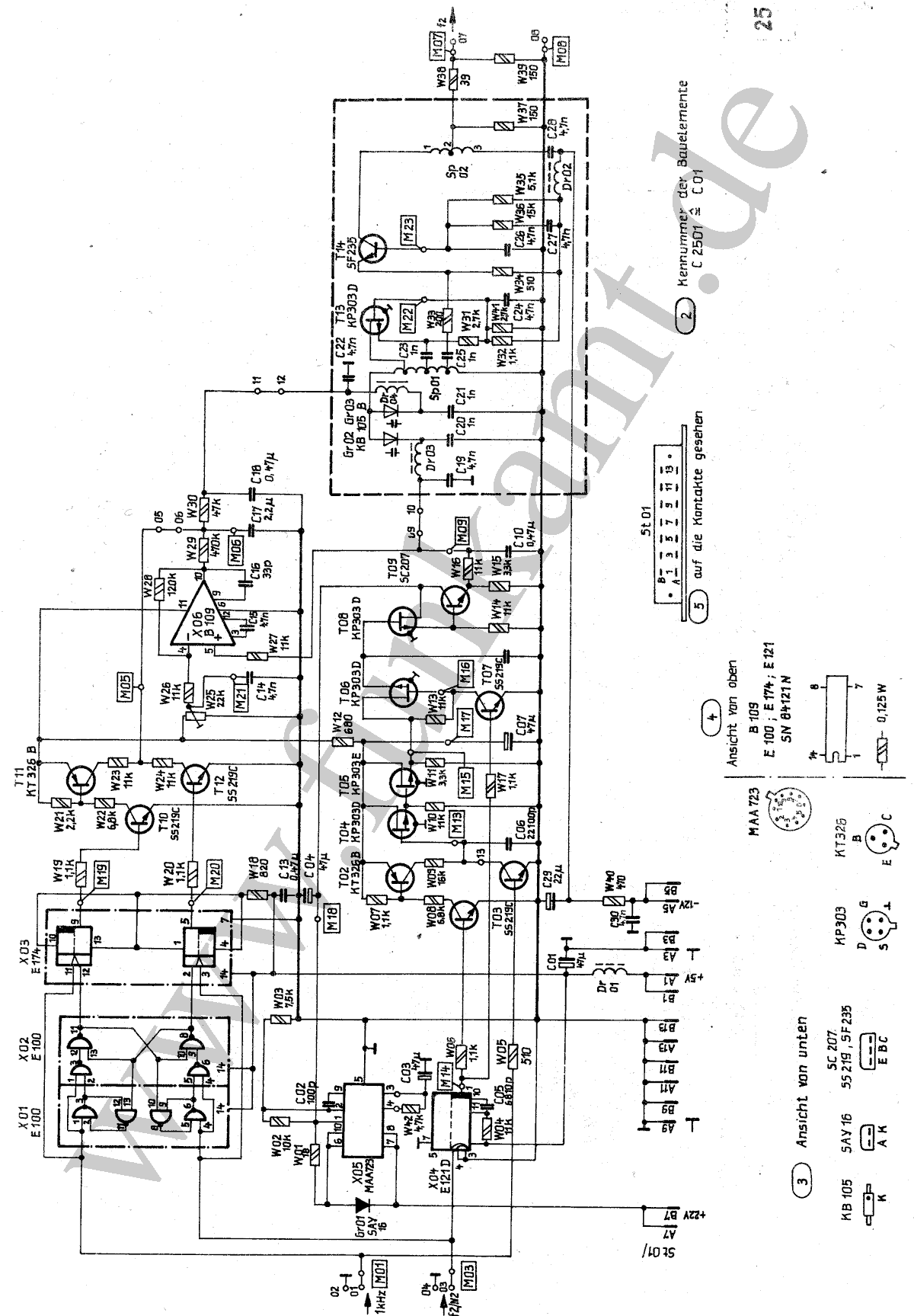

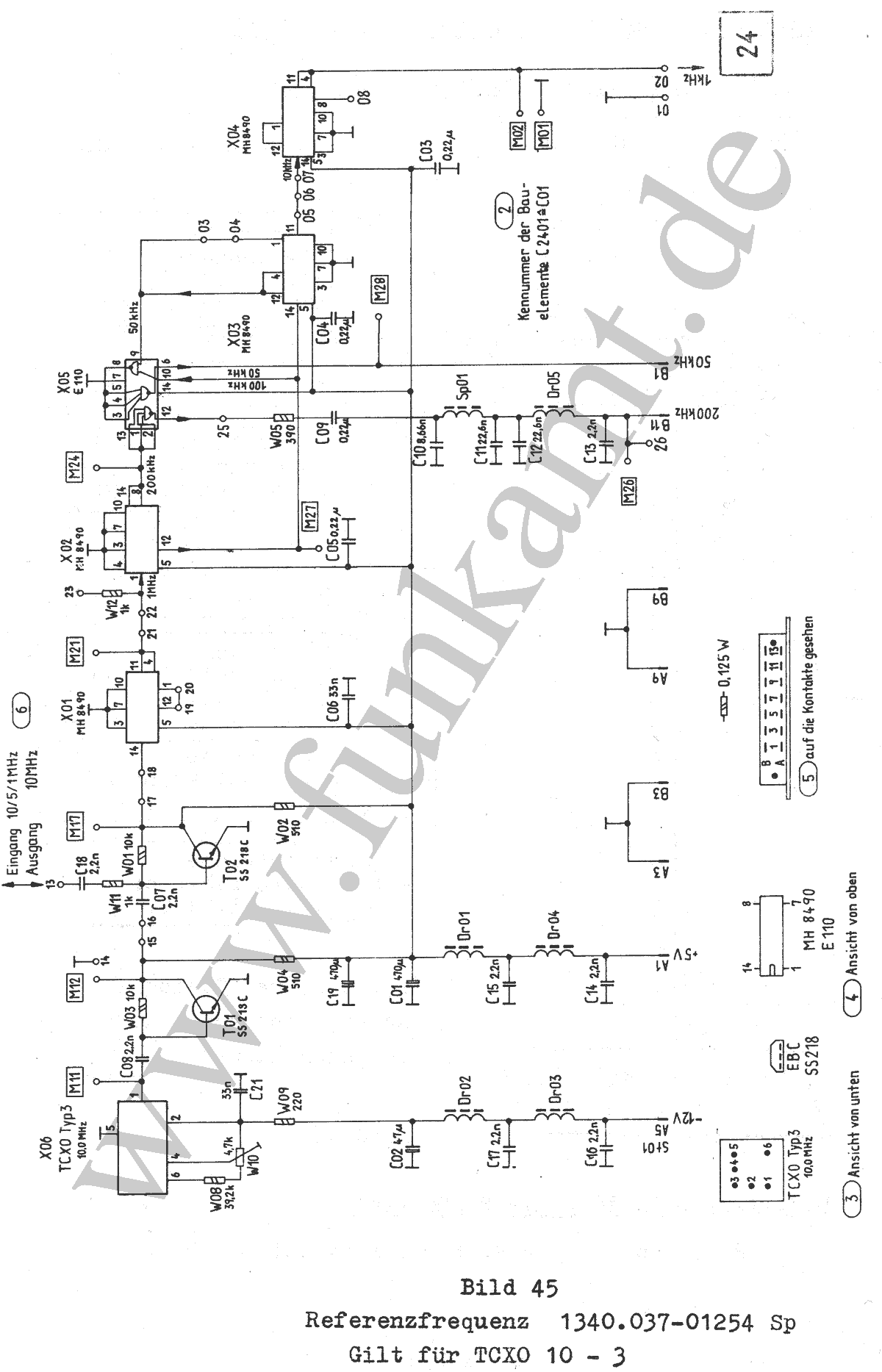

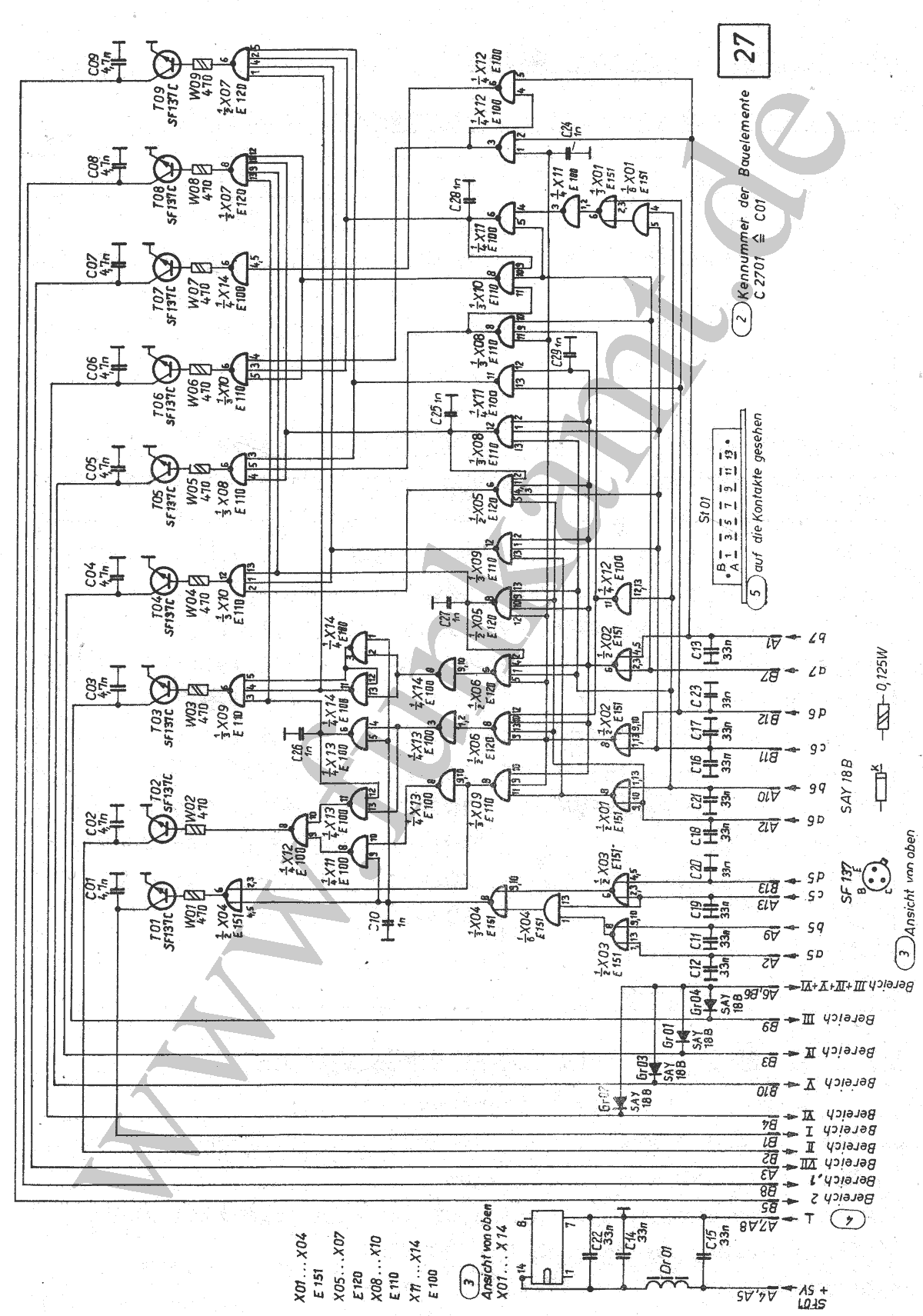

Hier stehen die kompletten Schaltpläne aus der originalen Reparaturanleitung
( Servicemanual Serviceunterlagen ) zum Download bereit.
