Bauanleitung für einen einfachen Koppler zwischen PC ( Soundkarte ) und Funkgerät

Koppler PC «-» TRX

Bauanleitung für ein sehr einfach nachzubauenden Koppler zur galvanischen Trennung von PC und Funkgerät.

Die Idee kam mir bei der Suche nach einer einfachen Möglichkeit,
TRX und PC ohne Brummschleifen und ohne Rücksicht auf
Potentialunterschiede miteinander zu verbinden.
Es sollte natürlich auch wenig ( kein ) Geld kosten.
Kommerzielle Angebote mit viel Elektronik und Optokopplern
( und hohem Preis bis über 100 Euro ) gibt es ja genug.
Wenn es einfach sein soll, nimmt man 2 Tonköpfe wie sie in
einfachen Walkman oder Kassettenrecordern Verwendung finden

Der übertragbare Frequenzbereich deckt den für Funk nötigen
Bereich allemal ab.

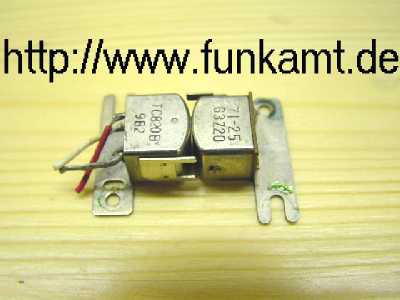

Die Tonköpfe werden mit dem Kopfspalt zueinander mittels Sekundenkleber
fixiert. Oder besser mit kleinen Holzschrauben auf einer 5x5cm Sperrholzplatte befestigt.
Da das Gehäuse des Kopfes keine Verbindung zur
Spule im Inneren hat, ist die galvanische Trennung bestens gegeben.



Will man auch sendeseitig QRV werden, ist der Koppler 2x aufzubauen.

Empfangsseitig liegt ein Tonkopf am Line-In Eingang der Soundkarte
( oder Mikrofon-In, falls Line-In zu unempfindlich ist ),
der andere Kopf geht zum Speaker-Out ( oder NF-Out ) vom Funkgerät ( TRX ).

Sendeseitig geht die Verbindung von einer Kopplerseite zum Line-Out
der Soundkarte, der andere Anschluß führt zum Mikrofoneingang ( oder Patch-In )
vom Funkgerät ( TRX ).

Abgeschirmte Leitung verwenden !!! Diese gibt es bei www.reichelt.de für ca 6,- Eur ( 10m )


... ein Foto vom Probeaufbau

Beim Funkgerät muß die VOX aktiviert sein !
Sendet die Software nun ein Signal über die Soundkarte zum Gerät,
schaltet es automatisch auf Sendung.

Eine zusätzliche PTT-Leitung entfällt also.

Diese beiden Koppler ( also sende- und empfangsseitig )
lassen sich mit allen gängigen Afu-Programmen für SSTV, PSK31, MT63, RTTY
usw. betreiben, die unter Windows laufe und eine Soundkarte unterstützen.

Also keine Umsteckerei oder Umschalterei mehr !
Diese Variante in digitalen Betriebsarten QRV zu werden,
wurde schon mehrmals mit Erfolg nachgebaut und ist an Einfachheit
kaum zu übertreffen.

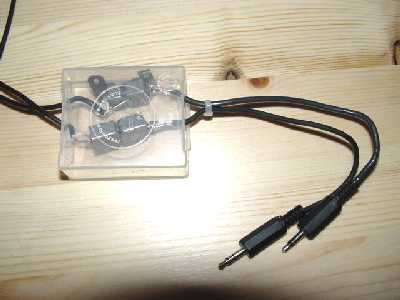

Auch ein passendes Gehäuse sollte kein Problem sein...

Bei Fragen bitte eine Mail an mich ! Siehe unter "Kontakt"

(c)DL6LIM Dez. 2003
