40m-Delta-Loop
Bauanleitung für eine sehr einfach zu konstruierende Delta-Loop für 40m.
Die Antenne besteht aus einer Ganzwellenschleife - also rund 42m Draht,
die in einem liegenden Dreieck in ca. 5m Höhe gespannt wird.
Die Konstruktion entspringt keiner wissenschaftlichen Berechnung,
sondern einem Experimentiergeist und etwas Draht und Zeit. hi

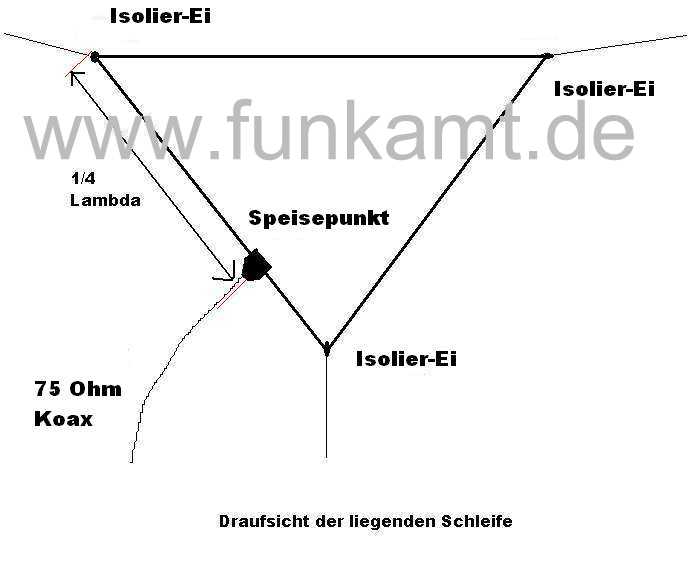

Wie sich nun herausgestellt hat, ist es sinnvoll mit der Lage des Einspeisepunktes
etwas zu experimentieren. Da die Antenne in 3 Porzellan-Isolatoren
aufgehängt ist, lässt sich der Einspeisepunk bewegen.
So konnte ich die Anpassung etwas verbessern.

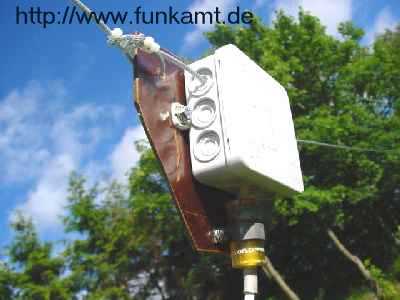

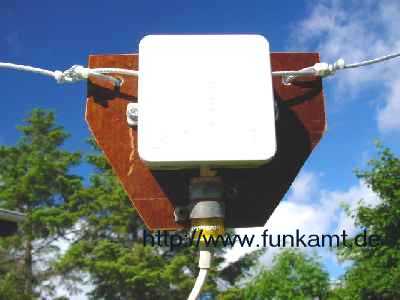

...oben ist der Einspeisepunkt zu sehen.
Untergebracht ist die Verbindung "Koaxkabel-Antennendraht" in einer
Feuchtraum-Verteilerdose ( ca. 2 Eur im Baumarkt ).
Montiert ist das Ganze dann auf einer 5mm Hartfaserplatte.
Der Antennendraht ist in einem Loch links und rechts der Dose
mit einem sich nicht zuziehenden Knoten befestigt und mit Kabelbindern gesichert.
( für maritim Erfahrene -> ein Palsteg )
Die Durchfühungen sind mit Silikon abgedichtet.
Bei Zugentlastung des Koax-Kabels muß man je
nach Ergiebigkeit der Bastelkiste etwas konstruieren :-)

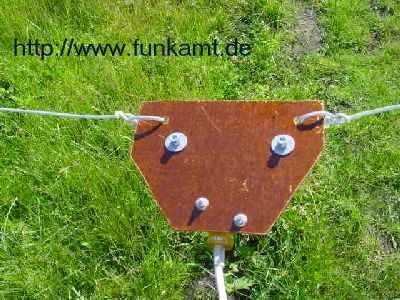

... hier ein Blick von hinten auf die Konstruktion.

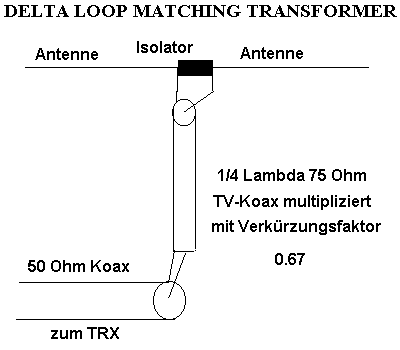

Das ist die Skizze des Transformations-Gliedes.
Die Skizze sagt eigentlich alles aus.
Bei der mechanischen Verbindung der beiden Kabel
ist dann wieder jeder selbst gefragt :-)
Erfahrungen ...
Im Vergleich zu einer FD-4 ( Die Windom hat bei 7 MHz auch Ganzwellenlänge von ca. 41m )
ergibt sich gut ein S-Wert mehr -» sende- und empfansgseitig.
Je nach Phasenlage/ Einfallwinkel usw. des Signals ist der Unterschied noch stärker.
In jedem Fall ist aber die Loop die Antenne mit den besseren Werten !
Das SWR liegt ca. bei 1 : 1,7.
Bei Fragen oder Vorschlägen/Erfahrungen bitte eine Mail an mich ! Siehe dazu unter "Kontakt"
Diese Bauanleitung erschien unter anderem in der Zeitschrift "Funk" 01/2005 vom VTH Verlag.
