40m-Vertikal-Antenne
Bauanleitung für eine sehr einfach zu konstruierende Kurzwellen-Vertikalantenne ( ca. 1,5m hoch ) für 40m.
Es handelt sich um eine Antenne mit Verlängerungsspule am unteren Ende : "baseloaded"
Bauzeit ca. 1 Stunde
Trägermaterial ist ein PVC-Abfluß-Rohr aus dem Baumarkt für ca. 3 Eur.
( 40mm Durchmesser 1,5m lang )
Diese Länge kann nach dem Abstimmen noch gekürzt werden
Als Außenrohr wird noch ein 50mm Rohr ( 1,5m lang ) benötigt. ca. 4 Eur
Am unteren Rohrende sind 60 Windungen 1,3 mm CuL aufgebracht.
Die Spule ist 90mm lang geworden.
Eigentlich sind es ja nur 78 mm... ( 60 x 1,3mm )
Aber so eng bekommt man alten Trafo-Draht nicht gewickelt. :-)
Am Anfang und Ende der Spule mehrere 1,5mm Löcher in Längsachse in das Rohr bohren,
und die Drahtenden ins Rohrinnere ragen lassen.
Vor und hinter der Spule sind 2x2cm große Löcher ins Rohr gesägt um
das Kabel bzw. den 1m-Strahler anzulöten.
Die Anzapfung für die Einspeisung liegt bei 4 Windungen vom unteren Ende.
( RG 58 - Abschirmung ans untere Spulenende - Innenleiter an die 4. Windung löten )
Das Innenleben der Antenne ist 1m 1.3mm CuL.
Zur Zentrierung sind 3 Ringe Moosgummi ( 4cm Durchm. ) auf den Draht geschoben
und mit Kleber fixiert.( Moosgummi gibts im Schreibwaren-/Bastelladen )
Am unteren Ende ist ein 0,5m Stück PCV-Rohr zur Befestigungs der Antenne
eingesteckt. Passend zum Rohr gibt es auch ein Endstück zum Verschließen,
in das sich prima eine PL-Buchse einbauen läßt.
Somit ist das RG58-Kabelstück ca. einen halben Meter lang ( von Spule bis Buchse ).

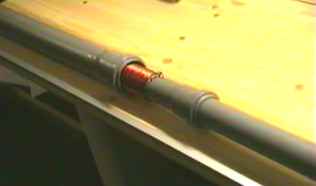

Damit die Antenne nicht so offen daliegt, kommt darüber wieder ein PVC-Rohr.
Diesmal aber mit 50mm Durchmesser.
Fertig sieht die Antenne dann so aus:
Natürlich muß die Antenne noch draußen genau abgestimmt werden. Im Zimmer gehts nicht !
Der 1m-Strahler muß noch auf die richtige Länge gebracht werden.
Bei mir sind es 1,03m von der Spule an gerechnet (ab letzter Windung).
Dazu habe ich wieder ein 2x2cm großes Loch am oberen Drahtende in das Rohr gesägt.
Auch die Anzapfung muß nicht unbedingt genau bei 4 Windungen liegen.
Das muß experimentell ermittelt werden.
Der Empfang ist mit der Antenne trotz der Kürze recht ordentlich.
Signale über S9 sind nicht selten.
Im Vergleich zu einer FD-4 fehlen 2-3 S-Stufen.
40m Draht passen dafür auch nicht auf jeden Balkon - die 1m Vertikal-Antenne schon !
Ein befreundeter OM ( DL6LRT ) führte die ersten Test´s für mich durch.
Sendemäßig ergab sich ein Rapport von 559 (100wtts) mit F2DG in Guéret in CW ( über 1000 km ).
Die Zeitdauer für den Bau der Antenne betrug keine Stunde,
da Rohre und Endstück nur zusammengesteckt werden.
Wasserdicht ist die Antenne auch, da die Abflußrohre mit Gummidichtungen abschließen.
Am oberen Ende ist man selbst gefragt. Da reicht die Kappe einer Sprayflasche...
Ich hoffe, ich hab keine Details vergessen ?!
Bei Fragen bitte eine Mail an mich ! Siehe unter "Kontakt"
(c)DL6LIM Jan. 2001
|
|
|
|
