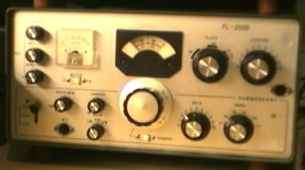

Sommerkamp FL 200 B - SSB Röhrensender für die klassischen KW-Amateurbänder - Schaltplan - Schaltpläne FL200B

Um den Schaltplan ( Schaltpläne ) zu sehen, einfach auf die Links unter dem Foto klicken.
Um den Schaltplan ( Schaltpläne ) dann zu speichern, mit der rechten Maustaste auf das Schaltbild ( Schaltbilder ) klicken
und "Bild speichern unter..." wählen. ( save picture as ... )

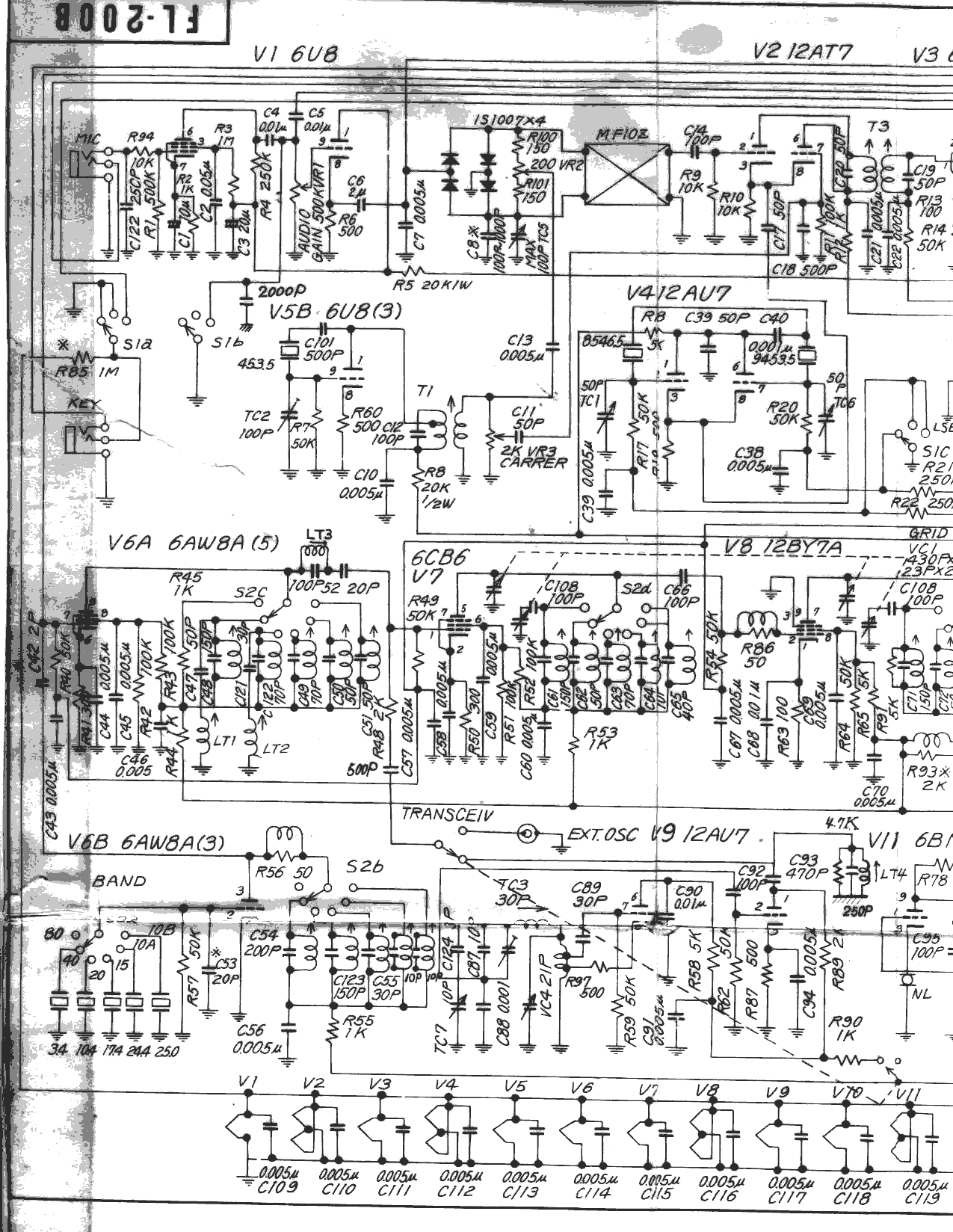

FL 200 B    Teil 1

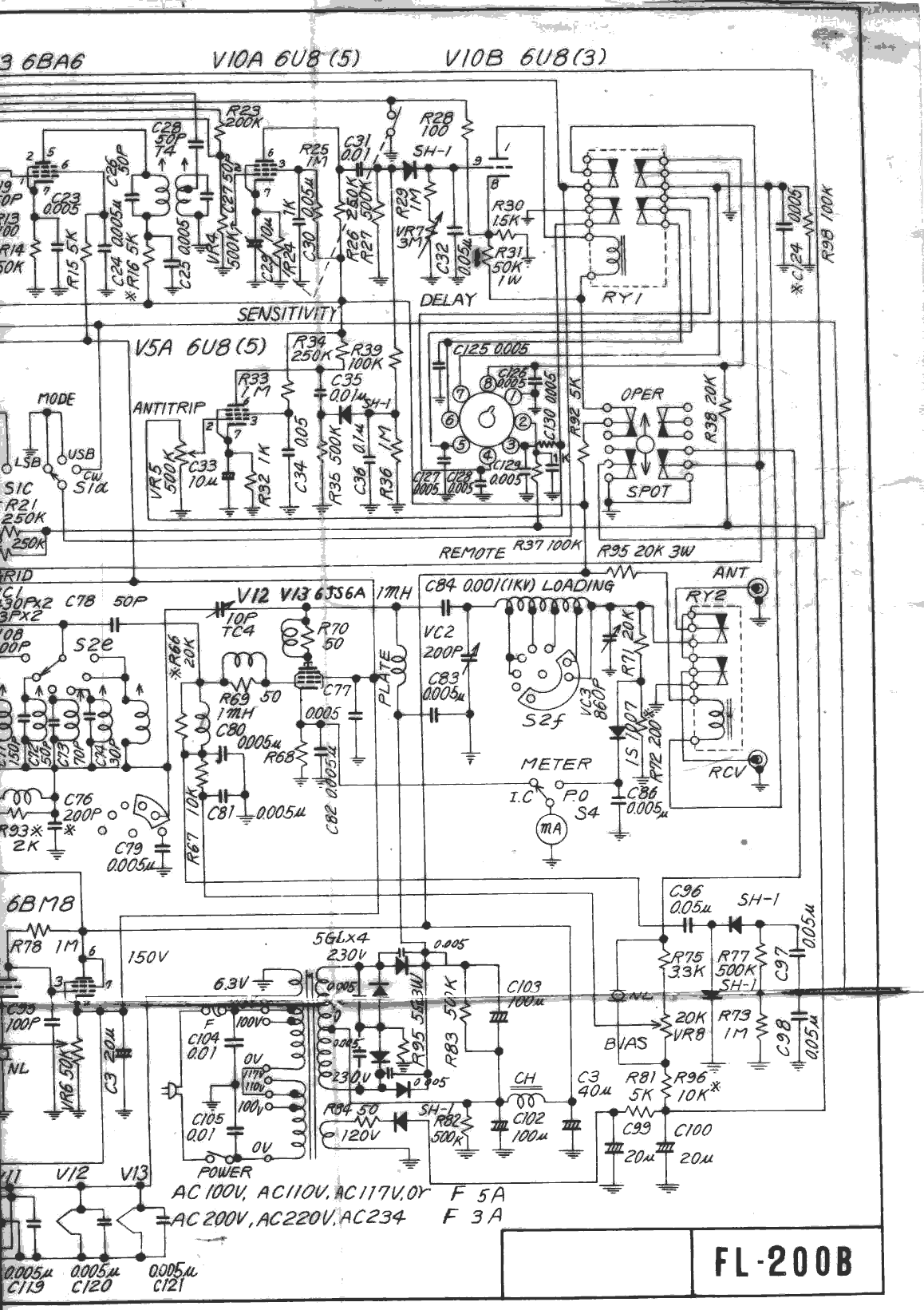

FL 200 B    Teil 2
