TRIO - 9R 59 DS, SSB Röhren RX für 0,55 bis 30 MHz - Schaltplan - Schaltpläne 9R59

Ab 1968 kam der KW Amateur-Empfänger Trio 9R-59DS auf den europäischen Markt.

Der Empfänger arbeitet als Einfachsuper + HF-Vorstufe mit 8 Miniaturröhren und 2 separaten Skalen.
Eine Skala für die Grobeinstellung und eine mit gespreizten Bereichen für die Amateurbänder.

Über einen Antennentrimmer an der Frontseite läßt sich die Empfangsantenne anpassen.

Technische Daten:

Demodulationsarten: AM/SSB/CW
Frequenzbereich: 0,55 - 30 MHz in 4 Bereichen schaltbar
gespreizte Amateur-Bereiche: 80m, 40m, 20m, 15m, 10m Band
Empfängerempfindlichkeit: 1,5 µV bei 12dB SINAD
NF-Ausgangsleistung: 1,5 W
Gewicht: 8 kg
Abmessungen BHT: 380 x 180 x 260 mm
Röhrenbestückung: 6BA6 6BA6 6BA6 6AQ8 6AQ8 6AQ5 6BE6 6BE6

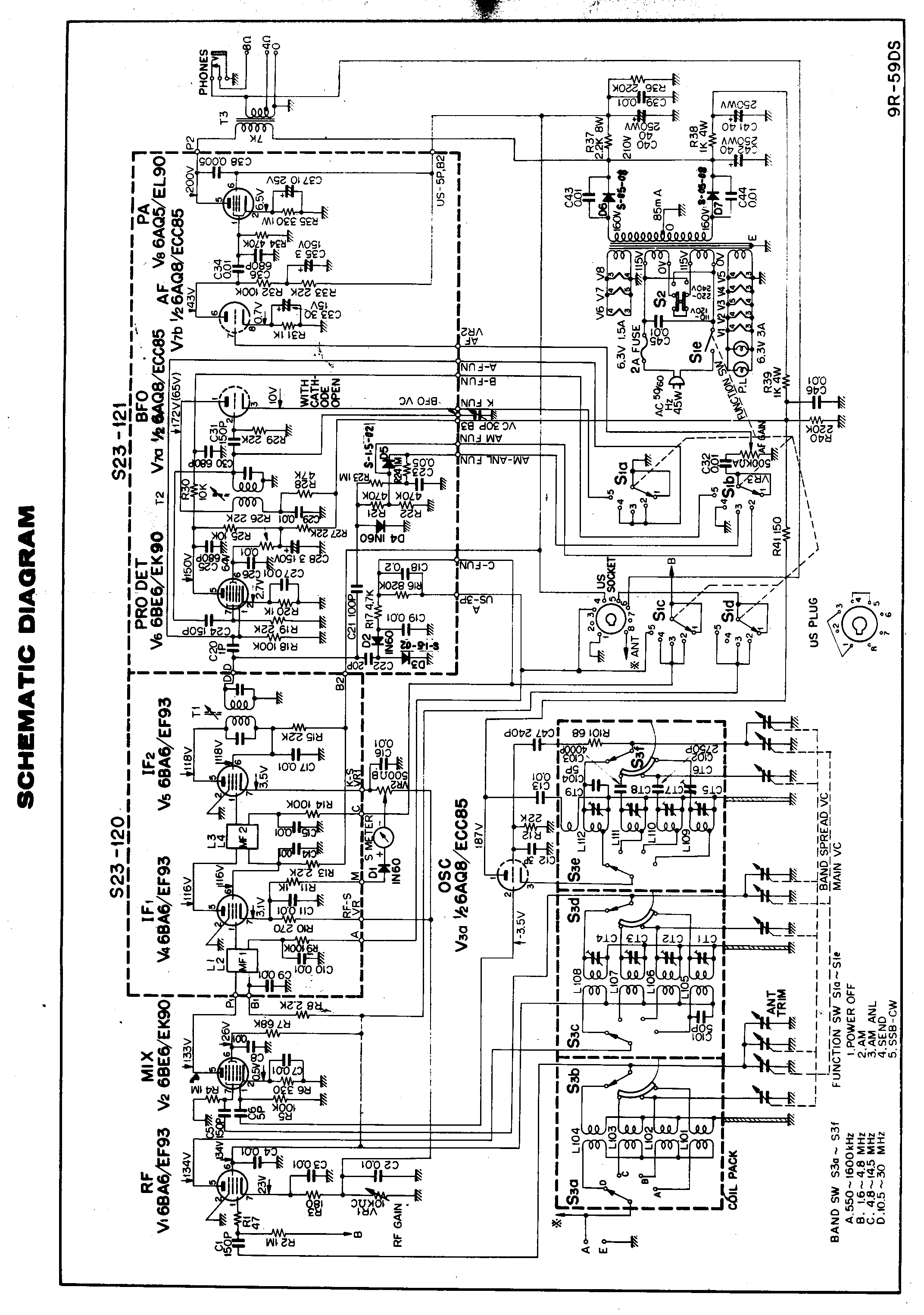

Trio 9R 59 Schaltbild


Um den Schaltplan ( Schaltpläne ) zu sehen, einfach auf die Links unter dem Foto klicken.
Um den Schaltplan ( Schaltpläne ) dann zu speichern, mit der rechten Maustaste auf das Schaltbild ( Schaltbilder ) klicken
und "Bild speichern unter..." wählen. ( save picture as ... )

hier ein paar Detailaufnahmen aus dem Röhren-RX Trio (Kenwood) 9R-59DS:
