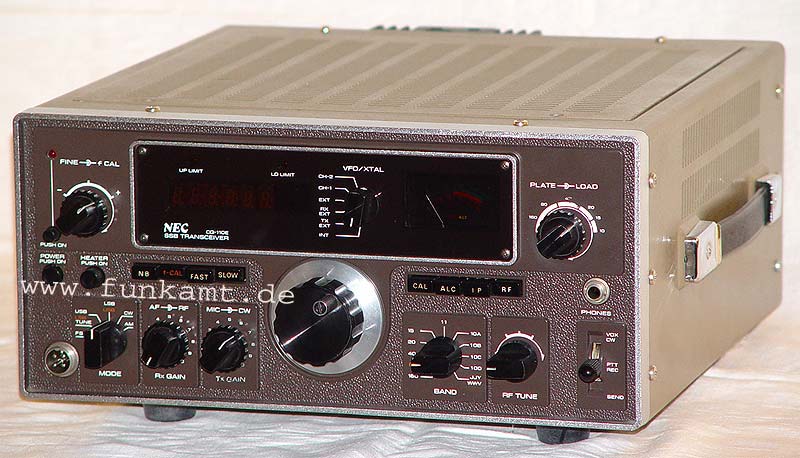

NEC CQ-110E

Das Gerät ist ein KW-Transceiver mit gemischtem Aufbau. Transistoren und intergrierte Schaltungen finden
ebenso Anwendung wie 7 Elektronenröhren.

Auf den Markt kam der TRX um 1975 und ist mit 7 Röhren, 49 Transistoren, 19 FETs und 25 ICs bestückt.
Halbleiter wurden dort verwendet, wo es sinnvoll war: im ZF- und im NF-Teil,
Röhren dort, wo sie wirtschaftlich nicht von Halbleitern vedrängt werden konnten.
Alle damals gebauten Transceiver weisen eine ähnlich gute Empfindlichkeit auf.
Von Wichtigkeit war es deshalb, wie sich das Großsignalverhalten darstellt.
Durch den Einsatz der RCA 7360 Spezialmischröhre (low noise beam deflection tube)
wurde es weit über das damals übliche Maß hinaus angehoben.

Es sind serienmäßig ein 8-pol. X-tal Lattice Filter für CW,
2x 8-pol. X-tal Lattice Filter für SSB (USB/LSB separat) sowie ein mechanisches Filter für AM eingebaut.

Technische Daten:

Modulationsarten: AM/SSB/CW/FSK
HF-Ausgansleistung: ca. 150W
Frequenzbereich: 1,5-2 MHz
3,5-4 MHz
7-7,5 MHz
14-14,5 MHz
21-21,5 MHz
27-27,5 MHz
28-30 MHz in 4 Teilbereichen
15-15,5 nur RX für Zeitzeichensender (WWV)
Antennenimpedanz: 50 - 100 Ohm
Frequenzstabilität: nach 30 min Aufwärmung 100 Hz
Trägerunterdrückung: besser -50 dB
Störstrahlungen: besser -40 dB
Seitenbandunterdrückung: besser -50 dB bei 1 kHz
Harmonische Unterdrückung: besser -30dB dB
Spiegelfrequenzunterdrückung: besser -60 dB
Kreuzmodulationssicherheit: besser 100 dB
Empfängerempfindlichkeit: 0,3 µV 10dB/SINAD bei 28,2 MHz, darunter besser
NF-Ausgangsleistung: 3 W
Gewicht: 18 kg
Abmessungen BHT: 334 x 153 x 322 mm
Röhrenbestückung: 6EJ7 6EJ7 7360 6BZ6 6BQ5 6JS6C 6JS6C

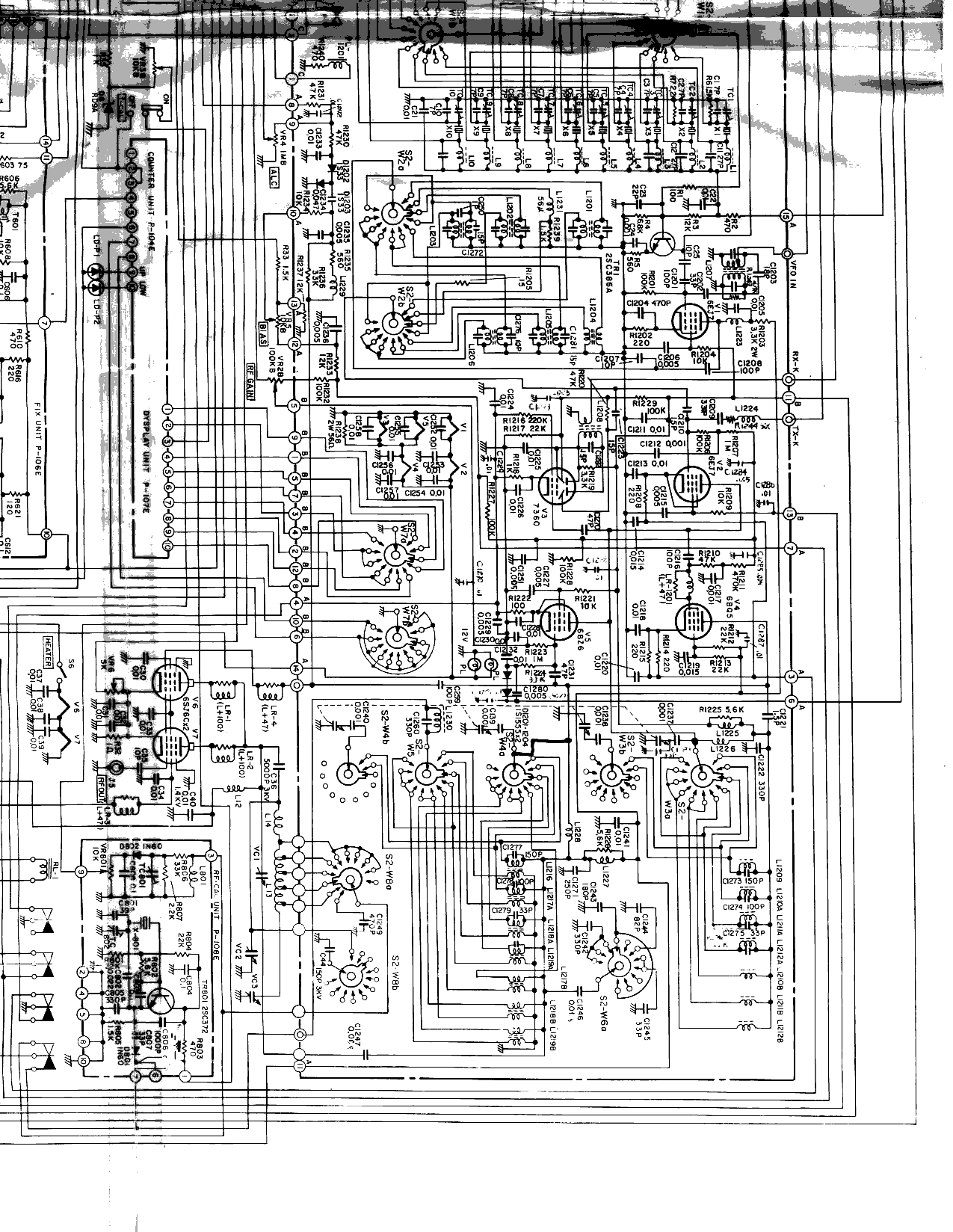

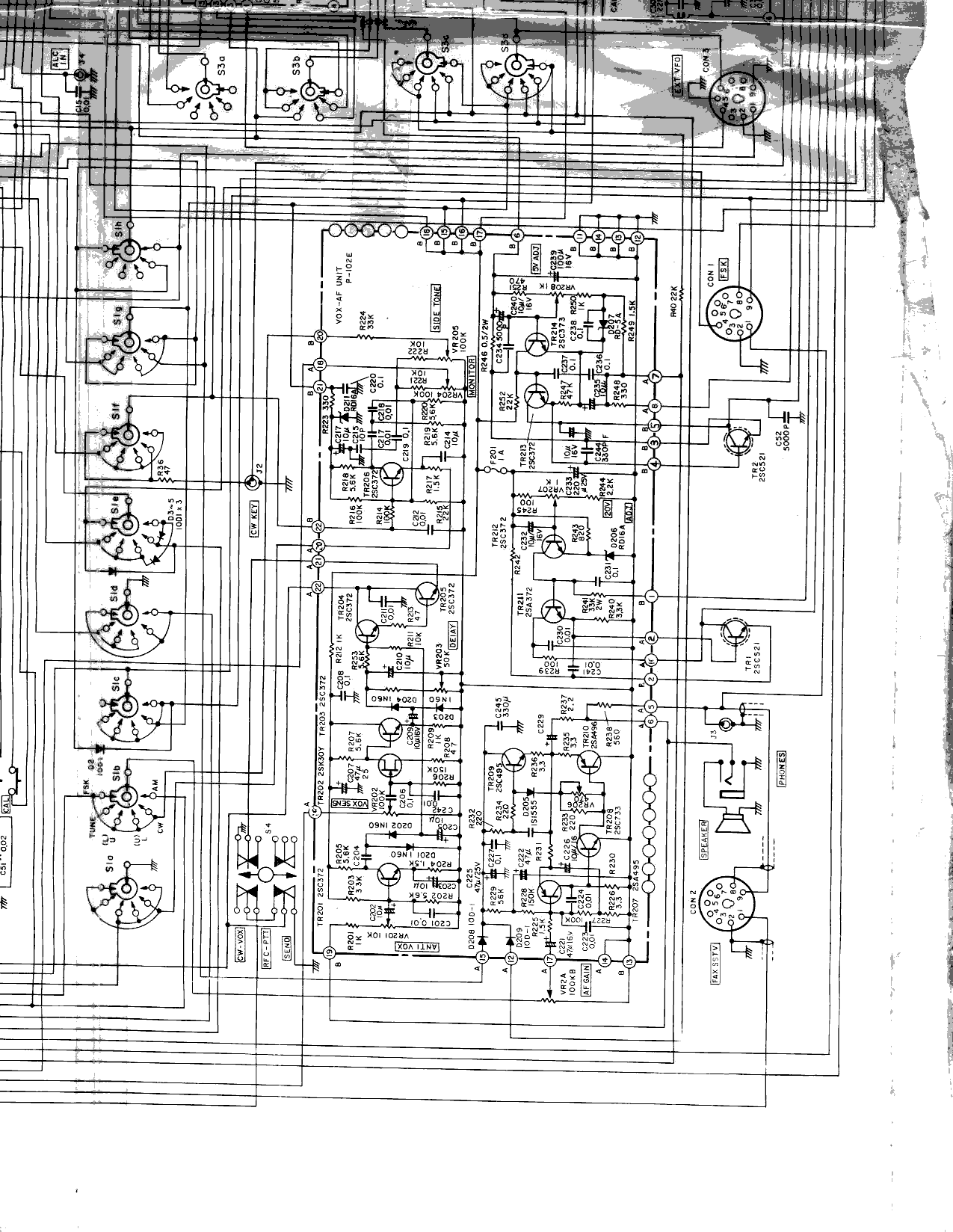

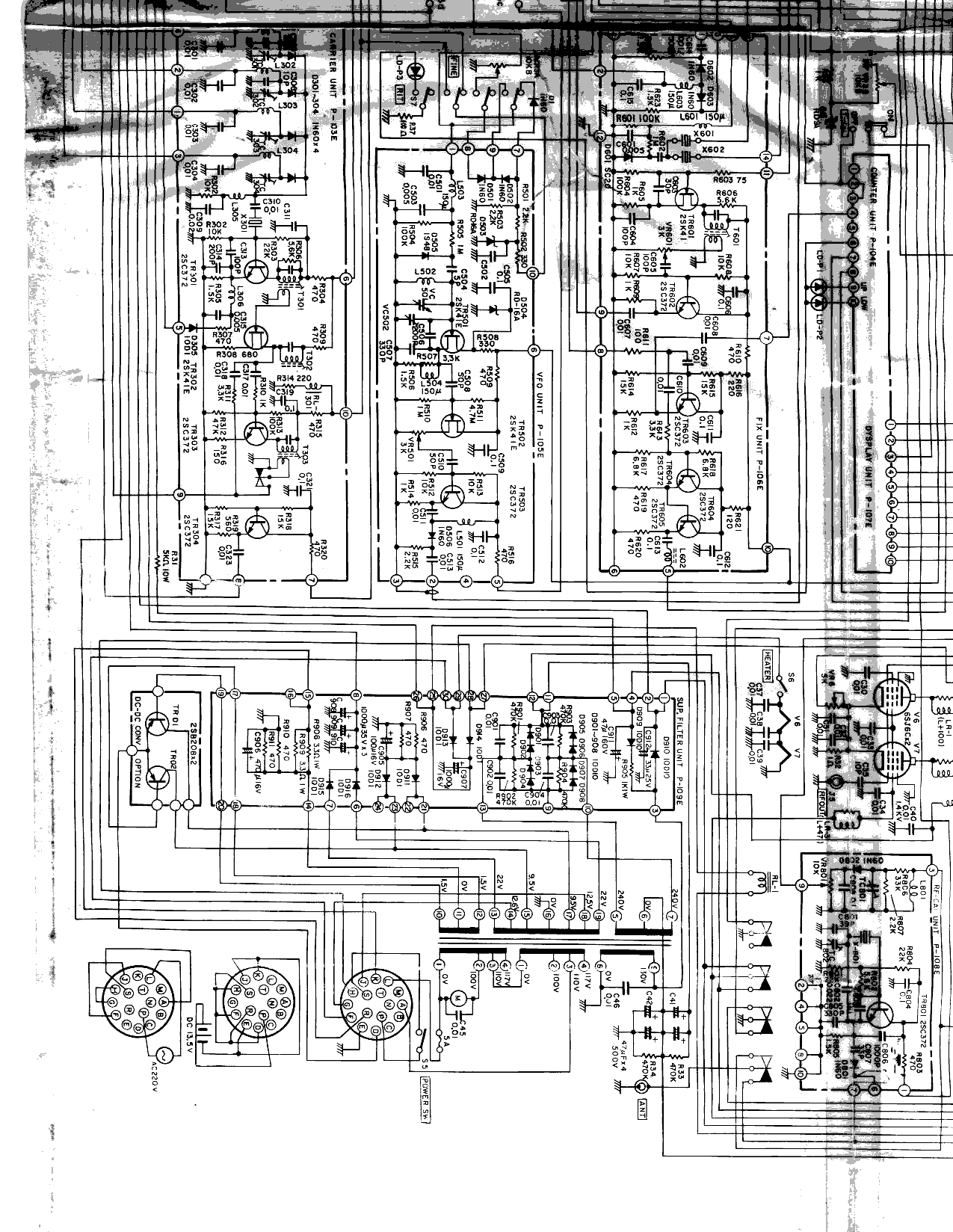

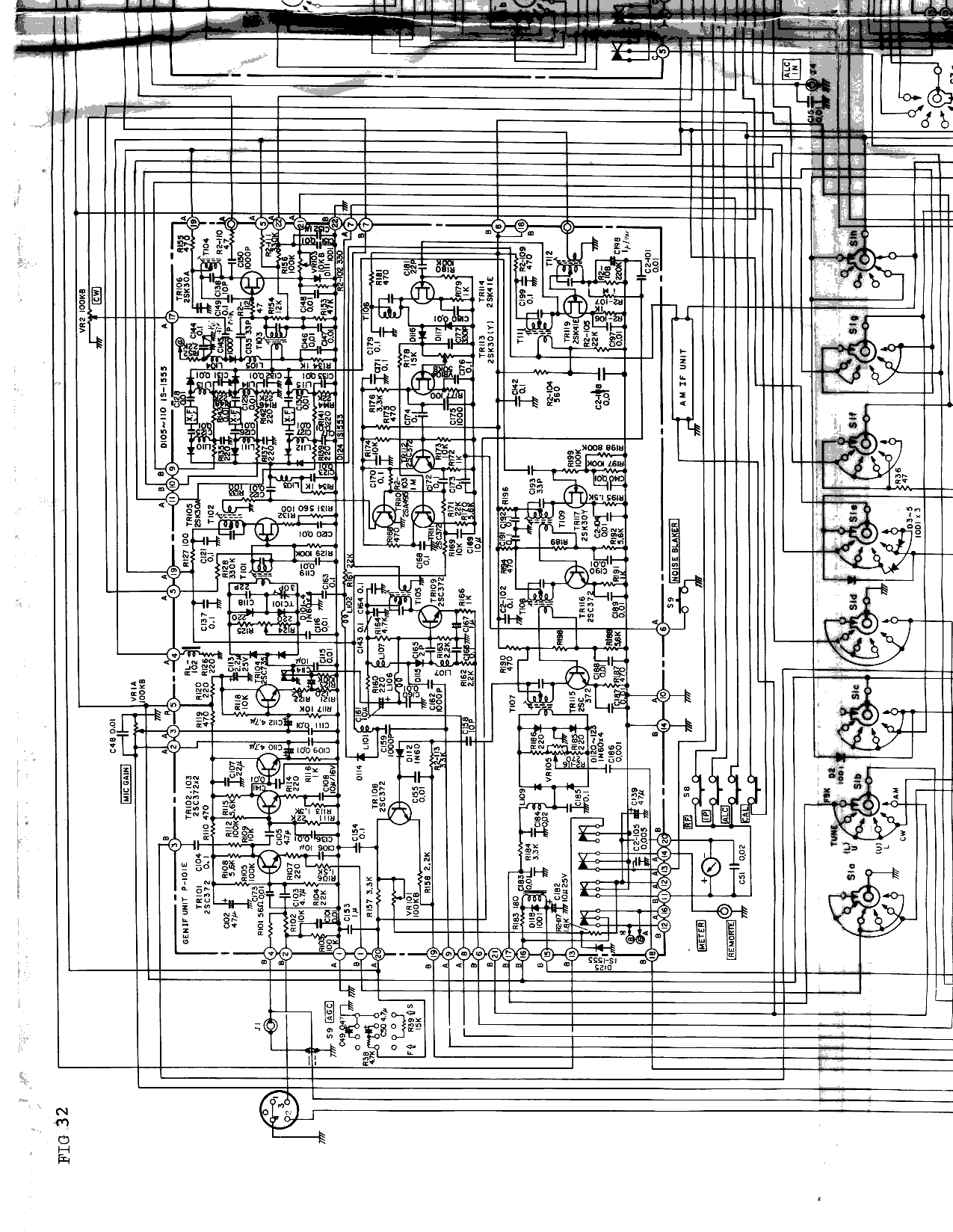

Schaltpläne

CQ 110 E    Teil 1
CQ 110 E    Teil 2
CQ 110 E    Teil 3
CQ 110 E    Teil 4


Um den Schaltplan ( Schaltpläne ) zu sehen, einfach auf die Links klicken.
Um den Schaltplan ( Schaltpläne ) dann zu speichern, mit der rechten Maustaste auf das Schaltbild ( Schaltbilder ) klicken
und "Bild speichern unter..." wählen. ( save picture as ... )

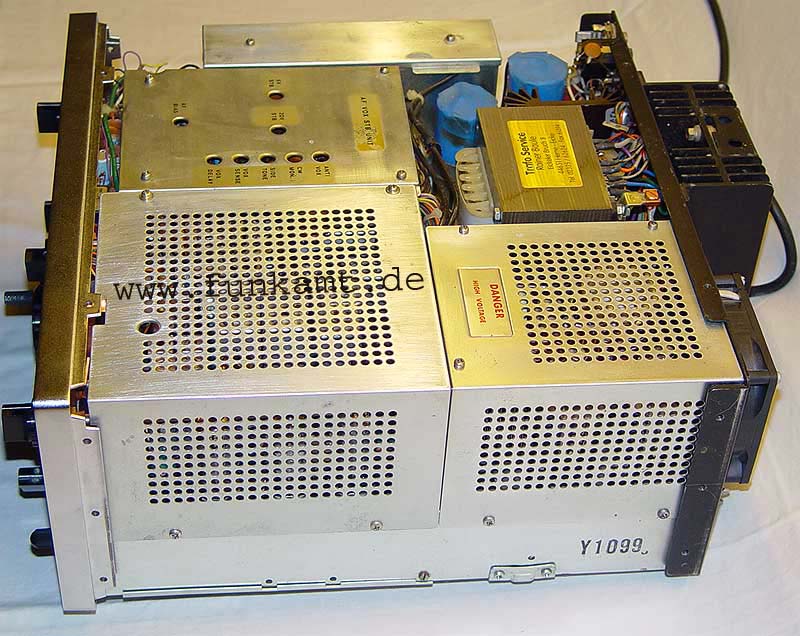

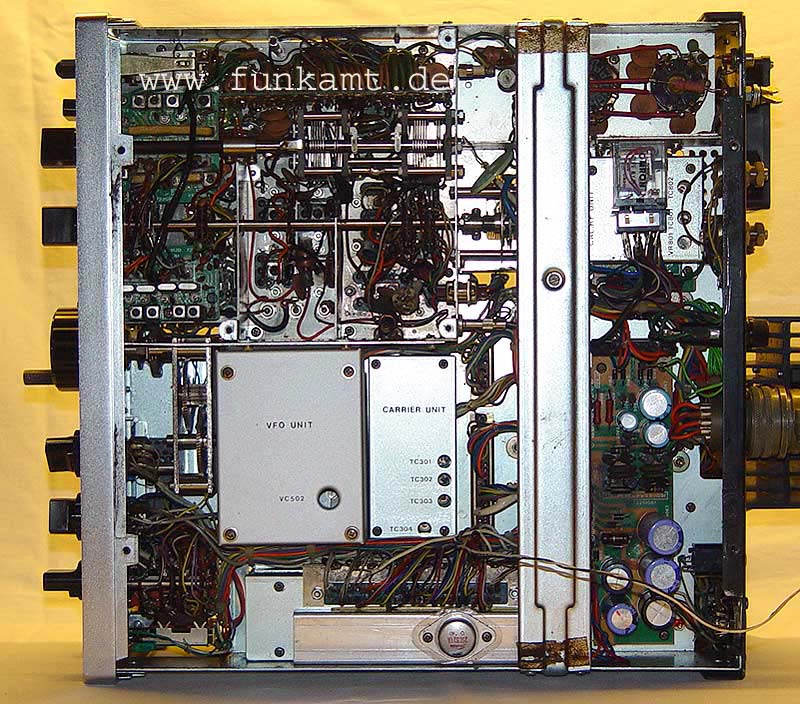

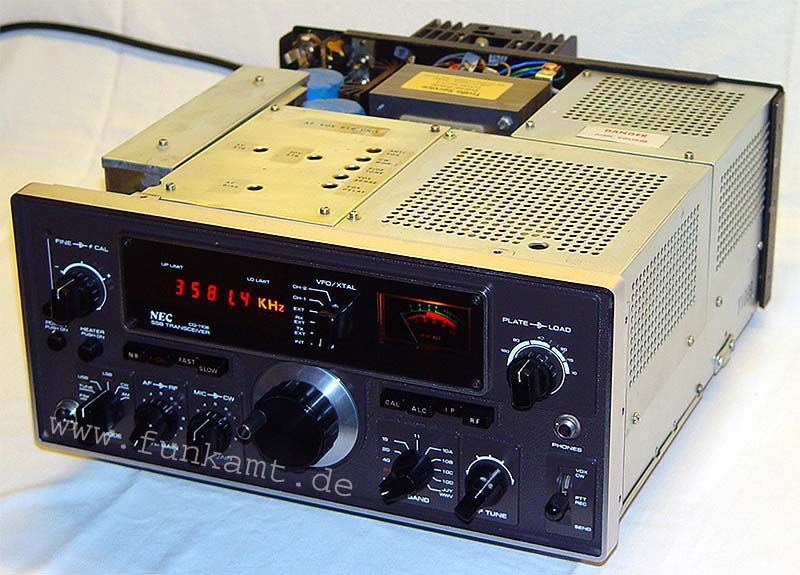

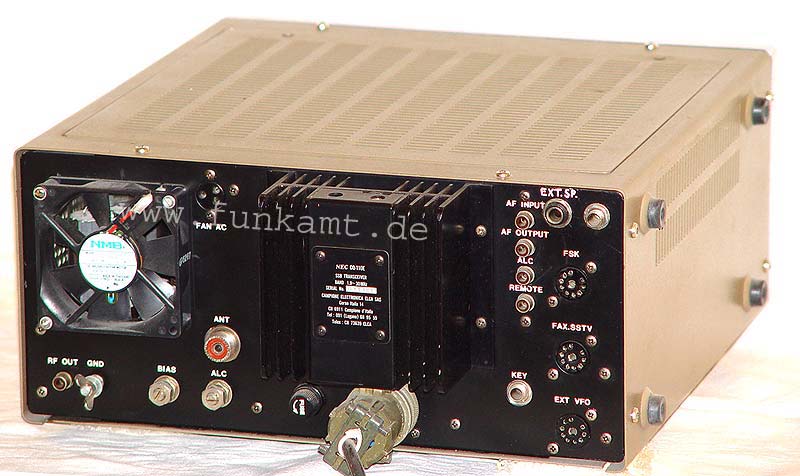

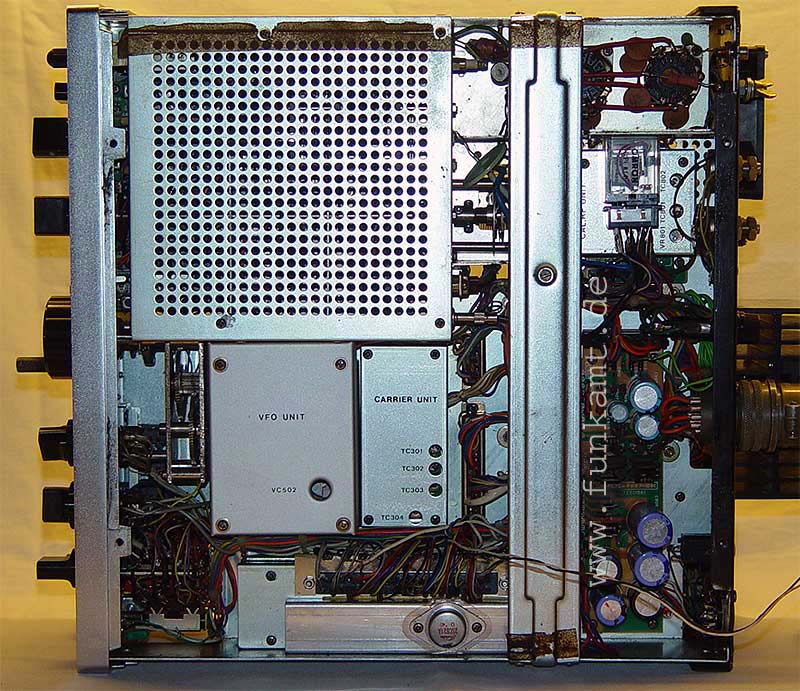

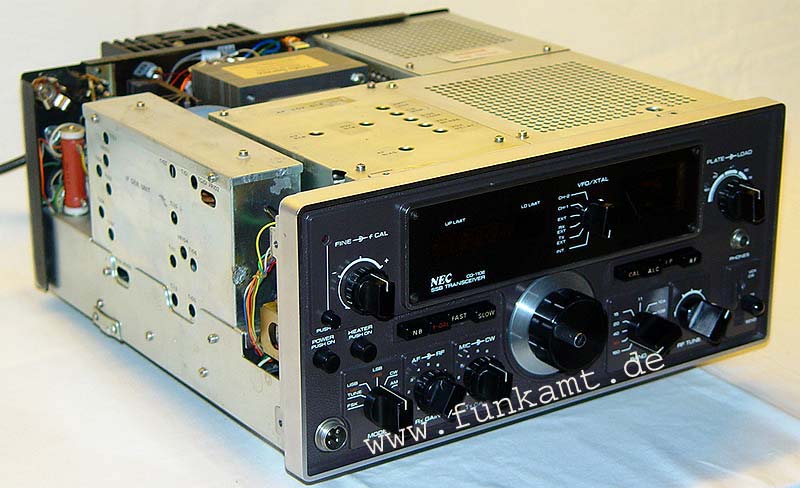

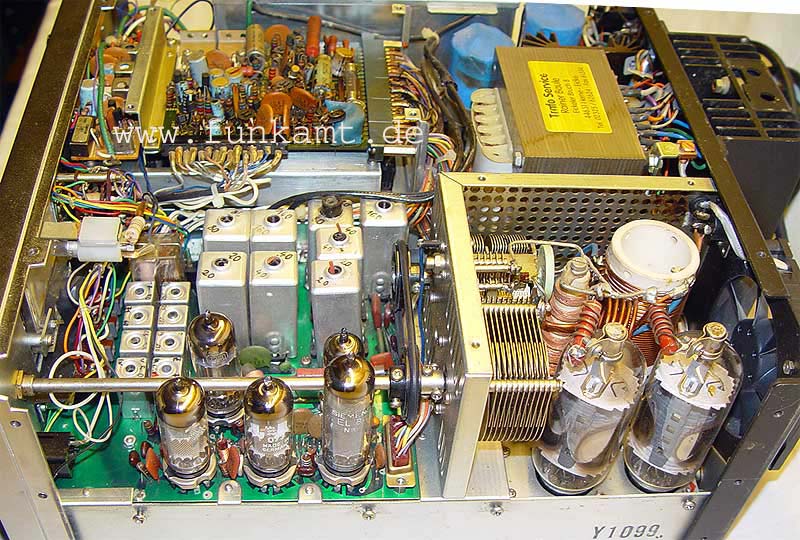

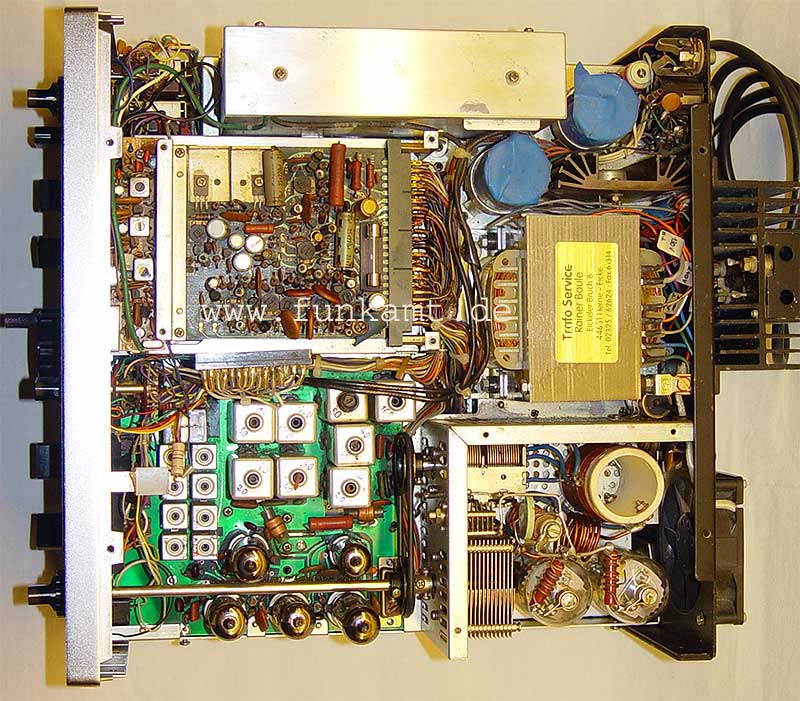

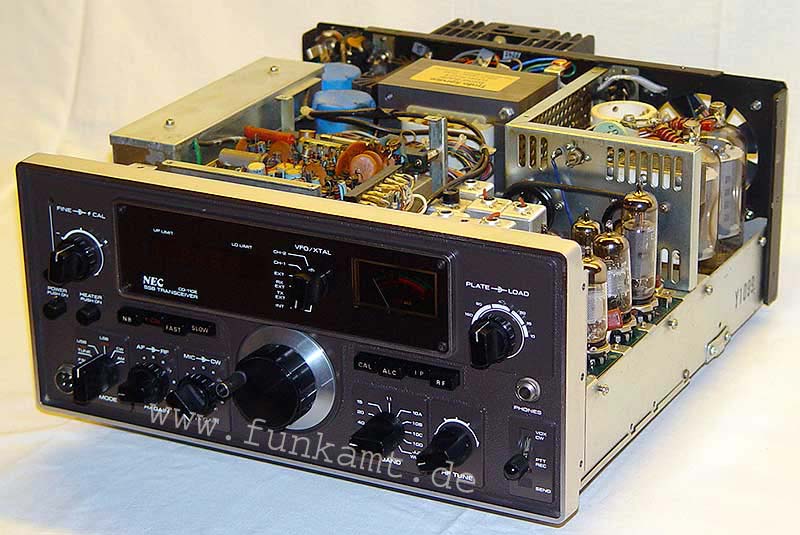

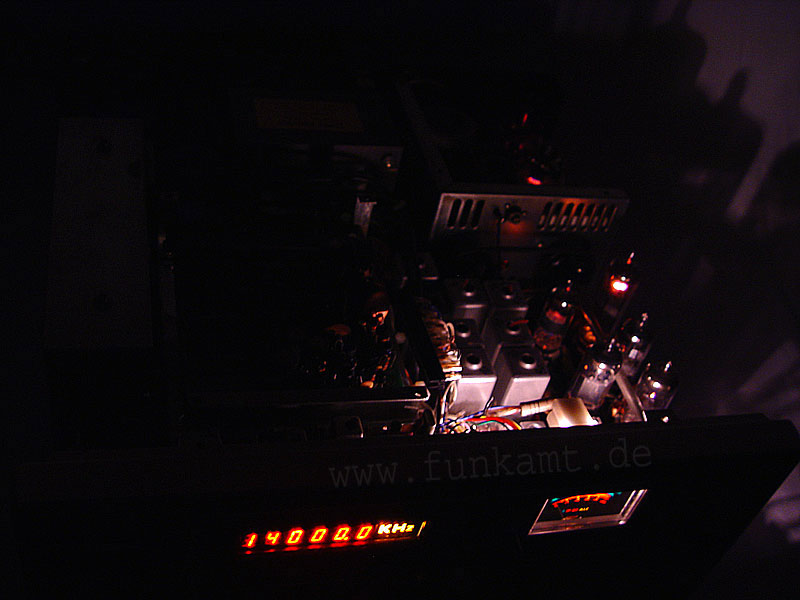

hier ein paar Detailaufnahmen aus dem Hybrid-TRX NEC CQ110E:

Quelle letztes Bild: Conrad Electronic Katalog 1978
